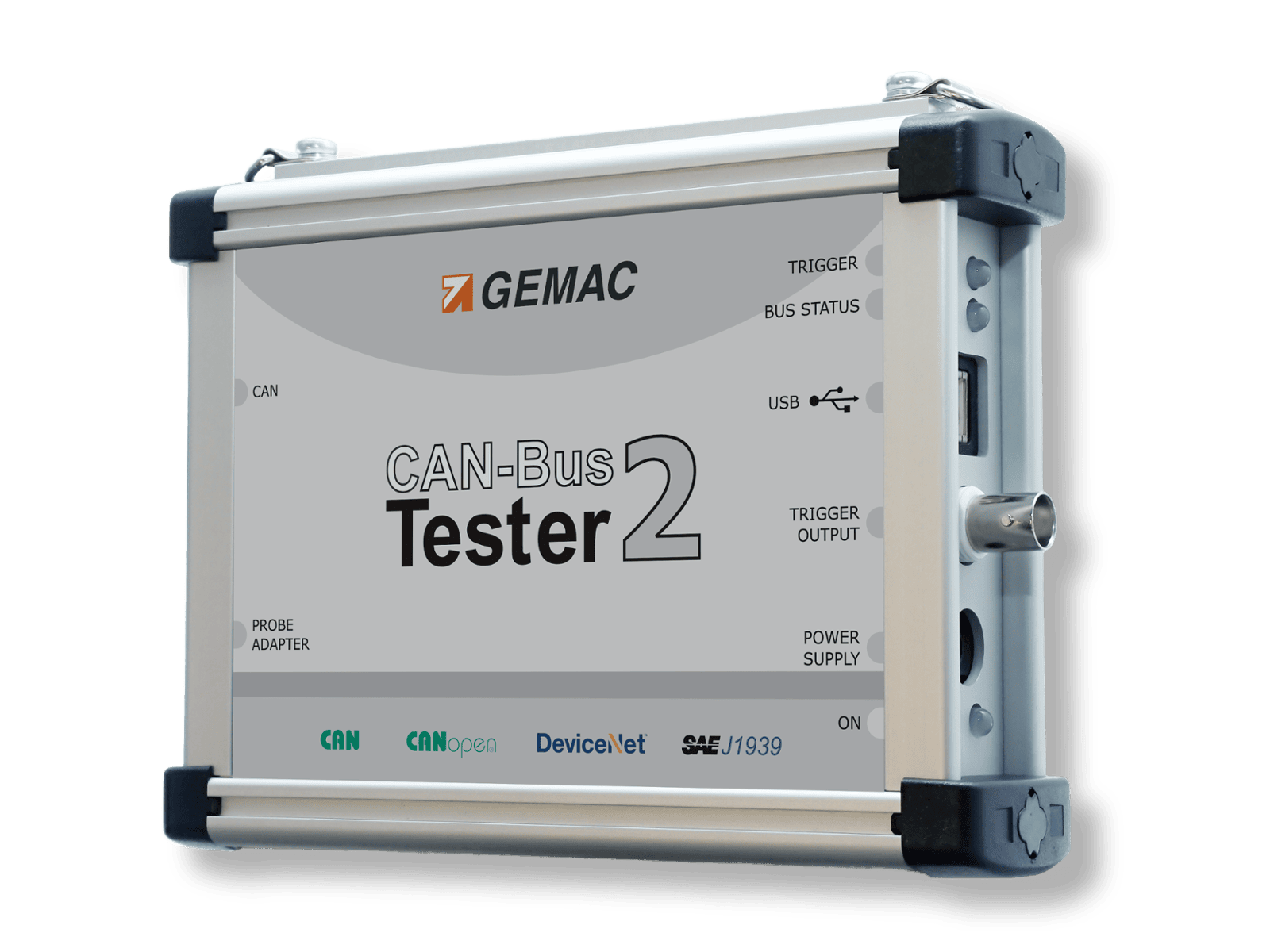

GEMAC CAN-Bus Tester 2

CAN-Bus Tester 2

Busverdrahtung

Kontrollieren Sie den Aufbau Ihres Busses.

Physikalische Messungen

Gehen Sie den Dingen auf den Grund.

Logische Messungen

Überwachen und analysieren Sie den Datenverkehr.

Möglichkeiten
Bussysteme
Lizenzmodell
Anschlüsse
Zwei Geräte in Einem
Möglichkeiten

Möglichkeiten

Der CAN-Bus Tester 2 ist ein in vielen Industriezweigen zur Kontrolle der Busparameter eingesetztes Messgerät. Die Erfolgsstory beginnt bereits im Jahr 2002 mit dem ersten Modell. Die Hardware wurde im Modell mit der Versionsnummer 2 aufgewertet.

Prüfen Sie den Aufbau Ihres Busses vor der Inbetriebnahme mit dem Verdrahtungstest, messen Sie im laufenden Betrieb die physikalischen Parameter und analysieren Sie die Datentelegramme der einzelnen Teilnehmer mit dem Protokollmonitor. Die Langzeitüberwachung macht sporadisch auftretende Fehler und schleichende Signalverschlechterung sichtbar.

Der Triggerausgang ermöglicht Ihnen Oszilloskopmessungen an nur einem Teilnehmer im Bus.

Der große Lieferumfang im Servicekoffer mit umfangreichem Adaptersatz ermöglicht den schnellen Einsatz in verschiedenen Umgebungen. Die Speicherung von Messungen und das einfache Ausdrucken eines Messprotokolls ergänzen die Software.

Bussysteme

Bussysteme

Das Messgerät arbeitet in den Netzwerken CAN, CANopen, DeviceNet und SAE J1939.

Der CBT2 kann auch für die Messung in anderen auf dem CAN-Standard basierenden Bussystemen eingesetzt werden. Zu nennen sind hier Isobus, NMEA 2000 und SafetyBus P, aber auch Energybus, CANaerospace und ARINC825. Zu den Nischen-Bussystemen gehören u.a. MilCAN und CANopen Lift.

Lizenzmodell

Lizenzmodell

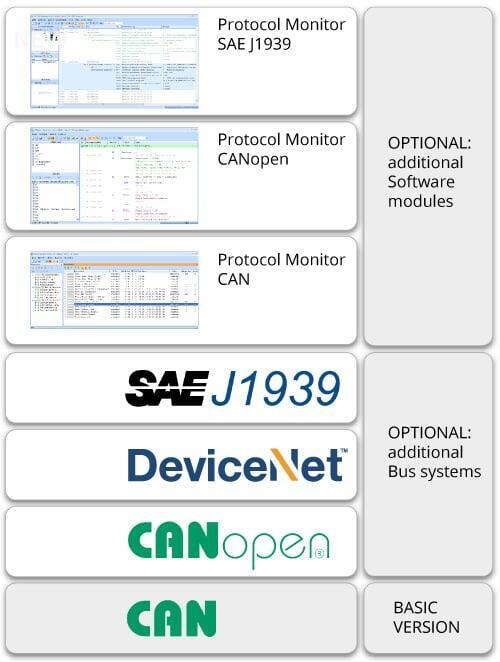

In der Basisausstattung ist der CAN-Bus Tester 2 für das Bussystem CAN freigeschaltet. Sie können in diesem System alle physikalischen Messungen durchführen. Zusätzliche Lizenzen können Sie für die Systeme CANopen, DeviceNet und SAE J1939 erwerben. Dadurch wird in diesen Bussystemen die Zuordnung der Telegramme zu den tatsächlichen Teilnehmern erleichtert. Der Protokollmonitor für die logische Busanalyse ist optional für die Systeme CAN (transmit/receive), CANopen (receive) und SAE J1939 (receive) verfügbar. Die Bediensoftware kann frei heruntergeladen und genutzt werden, die Freischaltung ist jeweils nur zum Messen mit dem CAN-Bus Tester 2 nötig. Die Software kann auf mehreren Computern installiert werden. Die Lizenzen werden auf dem Messgerät gespeichert, stehen somit an jedem Messplatz zur Verfügung.
Anschlüsse

Anschlüsse

Spannungsanschluss

mit 9-36V können Sie das Gerät versorgen. Nur für den Verdrahtungstest werden min. 24V benötigt.

USB-Anschluss

Schließen Sie Ihren Windows-Computer oder Laptop hier an.

CAN und CAN-Probe-Anschluss

Zwei 9-polige D-Sub Buchsen stehen zur Konnektierung des Busses und als zusätzlicher Messanschluss zur Verfügung.

Triggerausgang

Für die weitergehende Vermessung mit einem Speicheroszilloskop können Sie den CAN-Bus Tester 2 als Triggersignal-Quelle benutzen.
Zwei Geräte in Einem

Zwei Geräte in Einem

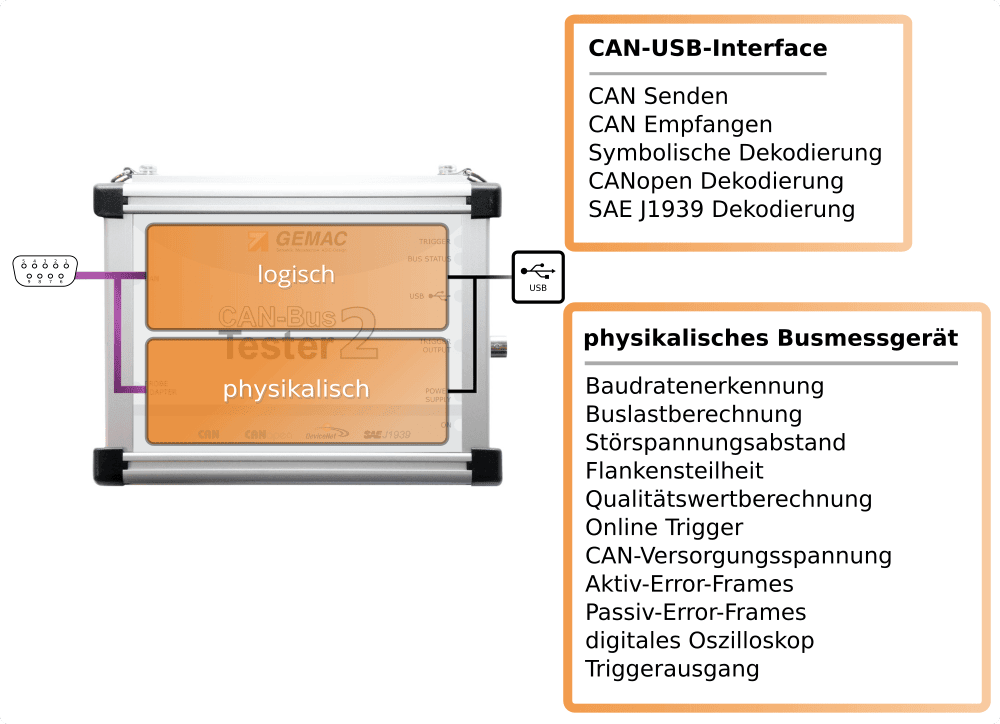

Der CAN-Bus Tester 2 ist prinzipiell ein 2-in-1 Gerät. Ein Teil ist für die umfangreichen Messungen auf der physikalischen Ebene zuständig. 64-fache Abtastung jedes einzelnen Bits macht eine detaillierte Bewertung möglich. Der andere Teil ist ein CAN-zu-USB-Interface für umfangreiche Protokollanalysen. Beide Geräteteile können unabhängig voneinander oder gleichzeitig und miteinander arbeiten. Es ist u.a. möglich, die Protokollanalyse automatisch zu stoppen wenn das physikalische Messgerät ein Problem festgestellt hat. So lässt sich der Datenverkehr, direkt vor einem Fehler nachträglich auswerten. Dabei muss man nicht durch lange Listen von Telegrammen suchen, das Ende der Liste ist der relevante Punkt.

Verdrahtungstest
Teilnehmermessung
Online Trigger
Protokollmonitor
Prüfprotokoll
Verdrahtungstest

Verdrahtungstest

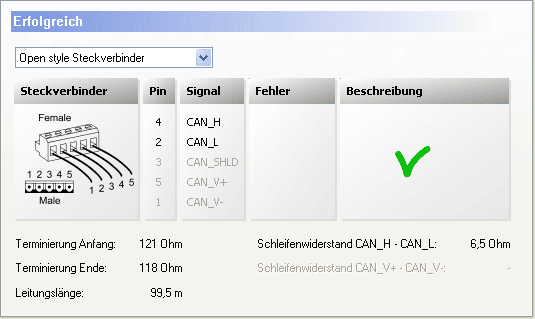

Mit dem Verdrahtungstest können Leitungskurzschlüsse, Leitungsunterbrechungen, die Busabschlusswiderstände, die Schleifenwiderstände der CAN-Leitung und der CAN-Stromversorgungsleitung sowie die Gesamtleitungslänge bestimmt werden. Führen Sie diese Messung zum Beginn einer Anlagenvermessung aus und legen Sie die Grundlage für eine schnelle Fehlererkennung.
Teilnehmermessung

Teilnehmermessung

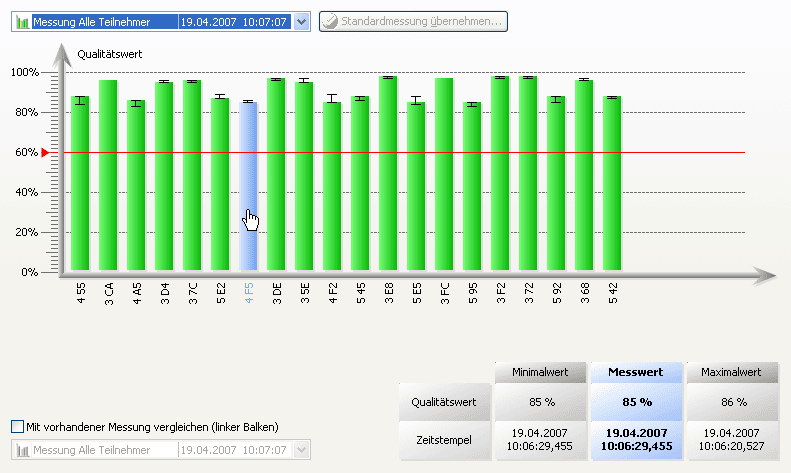

Schließen Sie den CAN-Bus Tester 2 an Ihrem Bus an. Sie sollten eine grüne LED-Anzeige auf Ihrem Bildschirm sehen, die Ihnen anzeigt, das Datenverkehr anliegt. Starten Sie zuerst den Baudraten-Scan, dann können Sie mit den Teilnehmer-Scan weiter machen. Alle Telegramme auf dem Bus werden nun empfangen und analysiert und die Teilnehmer nach Ihrer Kennung aufgelistet. Benennen Sie die Teilnehmer für eine leichtere Zuordnung wenn Sie möchten. Mit der Messung "Alle Teilnehmer" erhalten Sie eine Übersicht über die Qualitätswerte der Signale. Die Balkengrafik macht den Vergleich leicht. Sie erkennen bei Dauermessung außerdem Min/Max-Werte und können mit einer abgespeicherten Messung vergleichen. Die Messung "Ein Teilnehmer" zeigt Ihnen die genauen Einzelwerte eines Busteilnehmers und liefert darüberhinaus ein physikalisches und ein logisch entschlüsseltes Oszillogramm. Qualitätswert, Flankensteilheit und Störspannungsabstand sind die drei angezeigten Messgrößen. Wird eine Dauermessung ausgeführt, sehen Sie außerdem Min/Max-Angaben des Qualitätswertes sowie die Schwankungen des Störspannungsabstandes.
Online Trigger

Online Trigger

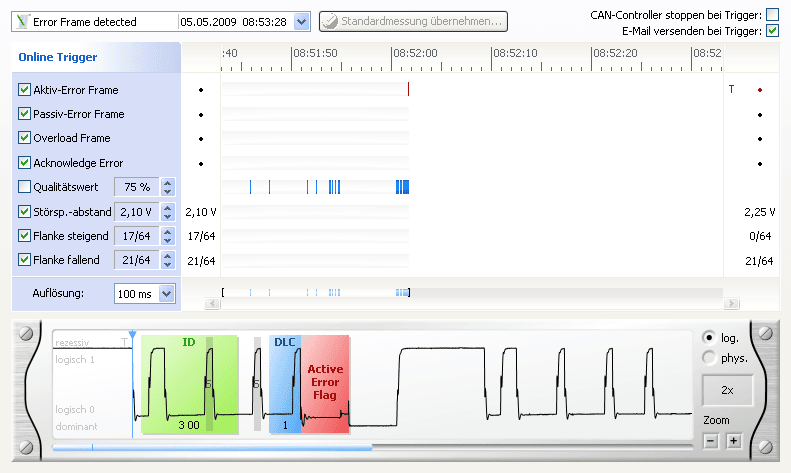

Bei dieser Messung wird kontinuierlich gemessen und mit den Voreinstellungen verglichen. Sollten Werte abweichen, wird der Fehler registriert. Bei Einzelmessung wird angehalten und das fehlerhafte Telegramm in der Oszilloskopansicht dargestellt. Bei Dauermessung wird der Fehler durch einen Strich im Zeit-Diagramm gekennzeichnet, dann sehen Sie, wann Ihr Minimalwert unterschritten wurde bzw. ein Errorframe auftrat.

Die überwachten Werte sind Aktiv-Error / Passiv-Error Frames, Overload Frame, Acknowledge Error, allgemeiner Qualitätswert (0 … 100 %), Störspannungsabstand (minimale, störfreie Differenzspannung), Flankensteilheit (schlechteste steigende und fallende Flanke des Telegramms). Zusätzlich zu den logischen und physikalischen Messungen ermittelt der CAN-Bus Tester 2 kontinuierlich Busauslastung, den Busstatus und die optionale CAN-Versorgungsspannung. Die Software kann so eingestellt werden, dass ein gleichzeitig laufender Empfang im Protokollmonitor bei einem Fehler automatisch gestoppt wird. Die Auswertung des Datenverkehrs vor dem Auftreten des Fehlers wird dadurch deutlich vereinfacht.

Protokollmonitor

Protokollmonitor

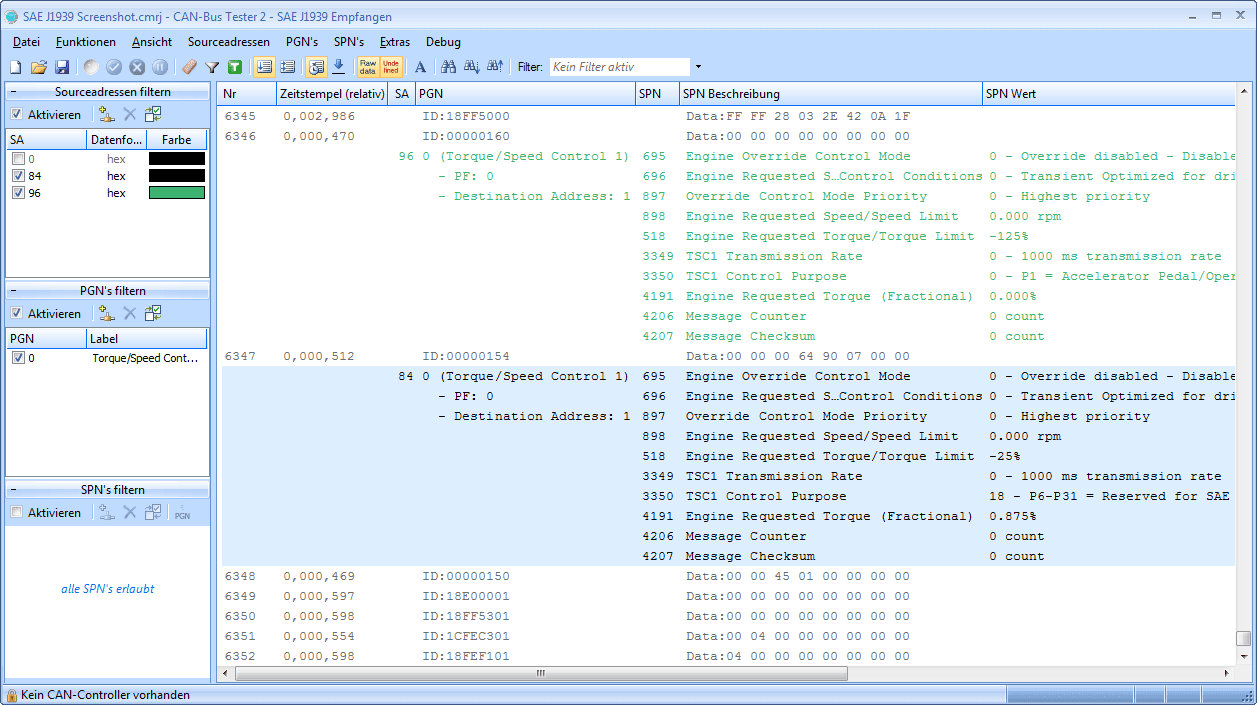

In der CAN-Bus Tester 2 - Bediensoftware sind viele Funktionen des CANvision Protokollmonitors enthalten. Er ist bequem über den Kauf von Lizenzen freischaltbar. Informieren Sie sich über den Funktionsumfang von CANvision hier. Entscheidender Unterschied ist die Netzwerkfähigkeit, die bringt nur eine Vollversion von CANvision.
Prüfprotokoll

Prüfprotokoll

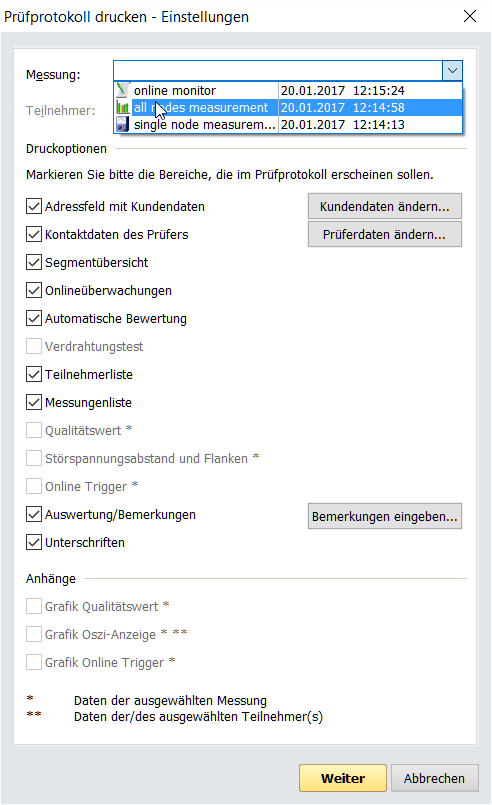

Die Software ermöglicht das Abspeichern und Vergleichen von Messwerten. Nicht zuletzt kann auch ein Prüfprotokoll erstellt werden, sodass lästiges Abschreiben entfällt. Freie Textfelder ermöglichen, Probleme näher zu erläutern. Diese Funktion ist auch sehr gut für die Abnahme von Anlagen, zum Beispiel nach einer Wartung, geeignet.

Die Software ermöglicht den Import von Messdaten aus dem mobilen CANtouch, die anschließend ebenfalls als Grundlage für ein Protokoll verwendet werden können.


Bussystem Lizenz für SAE J1939, ISOBUS und NMEA2000

Wenn Sie eine Lizenz für einen bereits vorhandenen Tester nachbestellen möchten, geben Sie bitte die Seriennummer Ihres Geräts beim Checkout an.

500,00€
Erweitert die physikalische Messung des CAN-Bus Tester 2 um die Sortierung nach CANopen Node-ID. (vom Umtausch ausgeschlossen)

Wenn Sie eine Lizenz für einen bereits vorhandenen Tester nachbestellen möchten, geben Sie bitte die Seriennummer Ihres Geräts beim Checkout an.
800,00€
(vom Umtausch ausgeschlossen)

Wenn Sie eine Lizenz für einen bereits vorhandenen Tester nachbestellen möchten, geben Sie bitte die Seriennummer Ihres Geräts beim Checkout an.
500,00€
Erweitert die physikalische Messung des CAN-Bus Tester 2 um die Sortierung nach DeviceNet Mac-ID. (vom Umtausch ausgeschlossen)

Wenn Sie eine Lizenz für einen bereits vorhandenen Tester nachbestellen möchten, geben Sie bitte die Seriennummer Ihres Geräts beim Checkout an.
950,00€
(vom Umtausch ausgeschlossen)

Wenn Sie eine Lizenz für einen bereits vorhandenen Tester nachbestellen möchten, geben Sie bitte die Seriennummer Ihres Geräts beim Checkout an.
400,00€

Protokollmonitor Lizenz für SAE J1939, ISOBUS und NMEA2000

Wenn Sie eine Lizenz für einen bereits vorhandenen Tester nachbestellen möchten, geben Sie bitte die Seriennummer Ihres Geräts beim Checkout an.

400,00€

Technische Daten

Allgemeine Parameter und Funktionsübersicht

Allgemeine Parameter und Funktionsübersicht

BussystemeCAN (ISO11898‑2), CANopen (CiA301), DeviceNet (EN 50325 – 2), SAE J1939
Bitabtastung64-fach, 10240 Abtastpunkte
BittimingBTL-Zyklen (tq), Abtastzeitpunkt und Synchronisationssprungweite (SJW) einstellbar
Unterstützte Baudratenentsprechend Bussystem: 10; 20; 50; 100; 125; 250; 500; 800; 1000 kBit/s

zusätzlich benutzerdefiniert: 5; 33,3; 62,5; 75; 83,3; 200 kBit/s

automatische Erkennung durch Baudraten-Scan

Teilnehmerlisteautomatische Erkennung durch Teilnehmer-Scan

Bezeichnung, CAN-ID, ID-Typ, Node-ID, MAC-ID, Sourceadresse, auch manuell eingebbar

MessungenlisteMöglichkeit zur Messung an verschiedenen Messorten und zu verschiedene Zeiten

Sortierung nach Messtyp, Messort und Messzeit

QualitätswertWert der Signalgüte (0 …100 %)

Minimalwert- und Maximalwertspeicherung

Zeitstempel

Störspannungsabstand und FlankenStörspannungsabstand (typ.- 0,75 … 3 V, Auflösung 50 mV)

Flankensteilheit (fallend und steigend, in 1/64tel der Bitbreite)

Minimalwert- und Maximalwertspeicherung

OszilloskopanzeigeTrigger auf Telegramme mit bestimmter ID, Triggerposition einstellbar

Telegrammanalyse und vollständige Telegrammaufzeichnung

Dekodierung je nach Protokoll (CAN, CANopen, DeviceNet, SAE J1939)

Zoom (sechs Stufen)

Online TriggerEchtzeitüberwachung des Busses auf logische und physikalische Fehler

Auflösung einstellbar (10 ms … 1 min)

Oszilloskopanzeige und E‑Mail versenden bei Trigger

Automatische BewertungGrenzwerteinstellung und Bewertung der Messwerte entsprechend:

• kritischem Qualitätswert

• kritischem Störspannungsabstand

• kritischer Flanke (steigend und fallend)

BusstatusBusverkehrerkennung (Anzeige: dominant, rezessiv, undefiniert, Busverkehr)
Busauslastungständige Anzeige der Busauslastung (0 … 100 %)

Minimal- und Maximalwertspeicherung

Fehltelegrammeständige Anzeige der detektierten Telegrammfehler

Unterscheidung in Aktiv- und Passiv-Error Frames (0 … >50.000)

ProtokollmonitorCAN: Empfang von CAN-Telegrammen inkl. Filterung,

Senden von CAN-Telegrammen, Sequenzen (Nachrichtenliste)

CANopen: Interpretation aller CAN-Telegramme nach CANopen-Spezifikation

als SDOs, PDOs, NMT‑, Heartbeat‑, Emergency‑, Sync- und Time stamp

(CiA301, CiA302, CiA305, CiA401, CiA402, CiA404, CiA406, CiA408,

CiA410, erweiterbar)

SAE J1939 …

Prüfprotokollumfangreiches, konfigurierbares Mess- und Prüfprotokoll auf DIN A4:

• Briefbogen mit Prüfer- und Kundendaten

• tabellarische Messdatendarstellung

• grafische Messdatendarstellung

ExportfunktionMessdaten als konfigurierbare CSV-Datei

grafische Messdatendarstellung als konfigurierbare Bitmap (.bmp,.jpg,.png)

Firmware und FPGA Konfigurationupdatefähig über USB

Apparently we had reached a great height in the atmosphere, for the sky was a dead black, and the stars had ceased to twinkle. By the same illusion which lifts the horizon of the sea to the level of the spectator on a hillside, the sable cloud beneath was dished out, and the car seemed to float in the middle of an immense dark sphere, whose upper half was strewn with silver.

Elektrische Parameter

Elektrische Parameter

Stromversorgungüber mitgeliefertes Weitbereichsnetzteil (9 … 36 V Gleichspannung)
Stromaufnahme0,55 … 0,15 A
Messung der Differenzspannungtyp. ‑0,75 V … 3,00 V
Messung der Schleifenwiderständetyp. 0 Ω … 800 Ω
Messung der Leitungslängetyp. 0 m … 500 m

• 0…100 m: Auflösung: 0,5 m, Genauigkeit: 3 % ± 1,5 m

• 100…500 m: Auflösung: 1,0 m, Genauigkeit: 10 % ± 10 m

bei einer Laufzeit von: 4,5 ns/m für CAN/CANopen/SAE J1939

4,3 ns/m für DeviceNet

Messung der CAN-Versorgungsspannung0 … 36 V
Potentialunterschied zwischen den Anschlüssen CAN-Bus, USB, Oszilloskop50 V DC (oder 71 V AC)
Triggerausgang für OszilloskopBNC-Buchse, galvanisch getrennt, H‑Impuls, ca. 2 Bit breit, Pegel ca. 5 V
Mechanische Parameter

Mechanische Parameter

Anschluss VersorgungsspannungKleinspannungsbuchse
Anschluss CAN2 x 9‑pol. D‑Sub Stecker
Anschluss PCSelf-Powered Device nach USB Spezifikation 1.1, galvanisch getrennt
Triggerausgang für OszilloskopBNC-Buchse, galvanisch getrennt
GehäuseAluminium-Plattengehäuse
TemperaturbereichBetrieb: 5 °C … 40 °C

Lagerung: ‑20 °C … 60 °C

FeuchtigkeitBetrieb: 20 % … 80 % (ohne Kondensation)

Lagerung: 20 % … 80 % (ohne Kondensation)

GehäuseschutzartIP20 nach EN 60529
Abmessungen (Gerät /Koffer)170 mm x 134 mm x 40 mm /504 mm x 354 mm x 119 mm

Masse (Gerät /Koffer) ca. 600 g /ca. 5000 g
