TEILNEHMERÜBERWACHUNG
Erkennen Sie Ausfälle von CAN-Knoten.
BUSÜBERWACHUNG
Schnelle Analyse des Buszustandes.
EREIGNISTRIGGER
Reagieren Sie auf Events im Busverkehr.
Möglichkeiten
Das CANalarm ist ein preiswertes Analysetool das dauerhaft im Bus installiert werden kann.
Es ermöglicht den Aufbau einer unabhängigen redundanten Überwachung ohne in die Konfiguration und Programmierung der Steuerung einzugreifen. Es arbeitet passiv am Bus und ist damit rückwirkungsfrei.

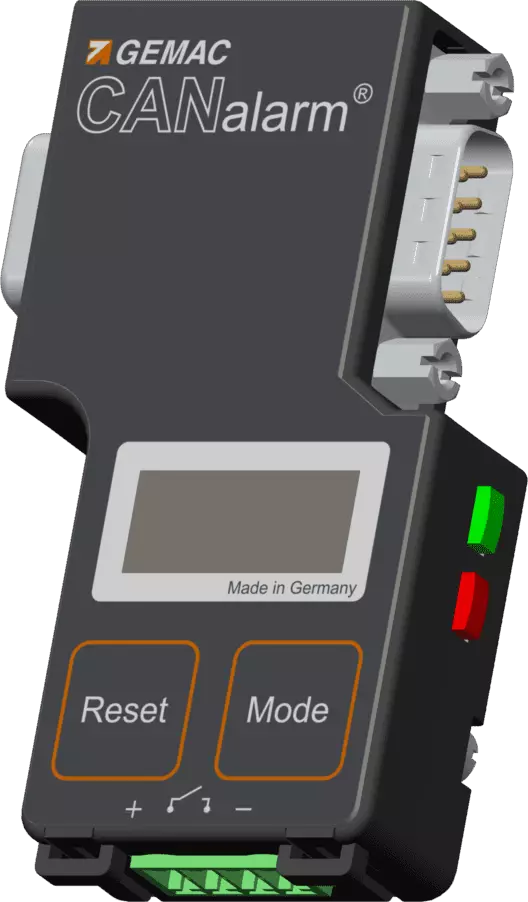

Das komplette Gerät ist in einem CAN-D-Sub 9‑Stecker untergebracht. Die Autobaud-Funktion macht den Einsatz einfach.
Die Einsatzmöglichkeiten des CANalarm sind vielfältig. Im Folgenden gehen wir weiter darauf ein.
Welche Anwendung fällt Ihnen ein?
Konfiguration
Die Konfiguration erfolgt bequem über ein Programm auf dem PC. Das CANalarm kann dazu im Bus verbleiben.
Alternativ sind Grundeinstellungen über das Display und die beiden Tasten möglich.
Lizenzmodell
In der Basisausstattung ist das CANalarm mit der Überwachung der Buslast und der Error-Frames ausgerüstet.
Durch Software-Lizenzen kann der Funktionsumfang auf die Ausfallüberwachung für max. 32 Teilnehmer erweitert werden. Der Message Trigger ist eine weitere Software-Lizenz, die eine Alarmauslösung bei einem vordefiniertem Telegramm ermöglicht.

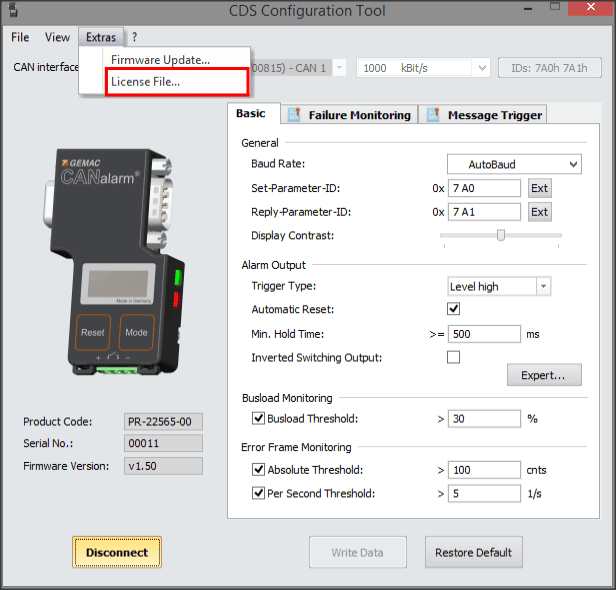

Die erworbenen Lizenzen sowie Firmwareupdates sind über die PC-Software installierbar.
Schaltausgang

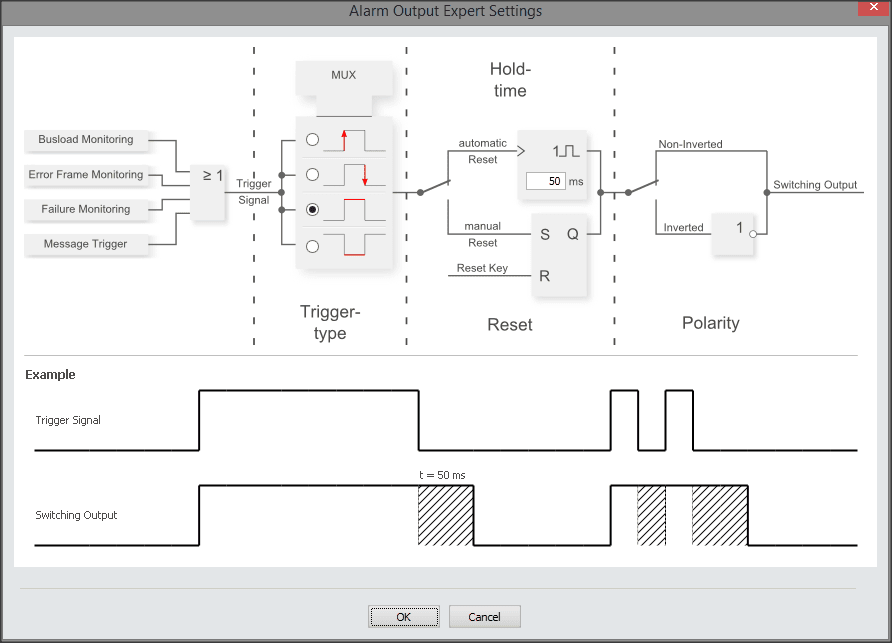

Der Alarmausgang kann hinsichtlich der Schaltbedingung, ‑dauer und ‑polarität konfiguriert werden. Einen Überblick verschaffen die folgenden Grafiken aus der Konfigurationssoftware.
Basisfunktionalität

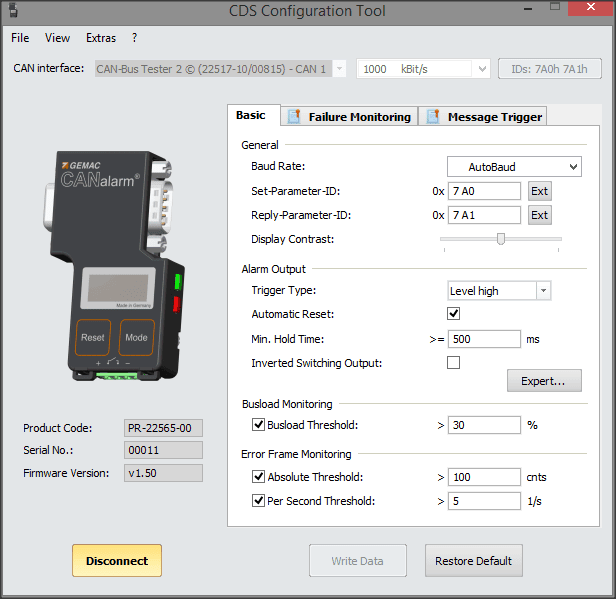

In der Grundausstattung überwacht das CANalarm Buslast und Error-Frames.
Übersteigt die Buslast eine zu wählende Grenze, wird der Alarmausgang geschaltet. Die Gesamtzahl der Errroframes oder die Anzahl/s wird ebenfalls überwacht. Auch für diese Werte sind die Alarmschwellen frei wählbar.
Ausfallüberwachung

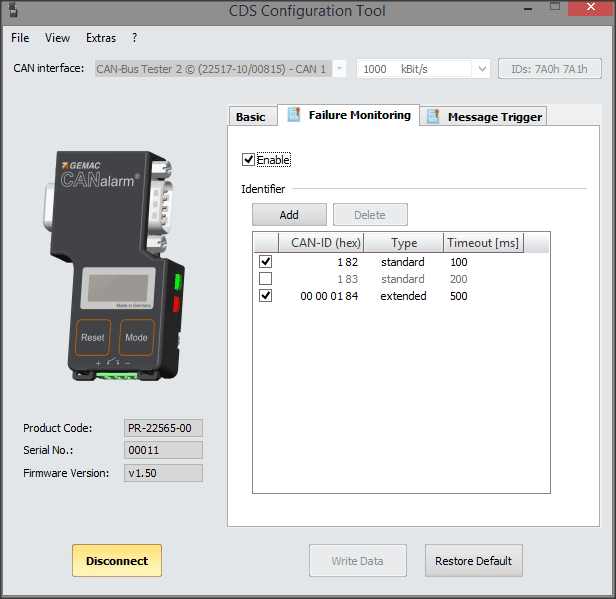

Bis zu 32 Teilnehmer kann das CANalarm gleichzeitig überwachen. Die Telegramme werden jeweils registriert. Sollte ein Teilnehmer innerhalb der vorgegebenen Zeit nicht ein weiteres Telegramm senden, wird der Alarmausgang entsprechend seiner Konfiguration geschaltet.
Müssen Sie mehr als 32 Teilnehmer überwachen? Verwenden Sie einfach ein zweites CANalarm.
Ereignistrigger

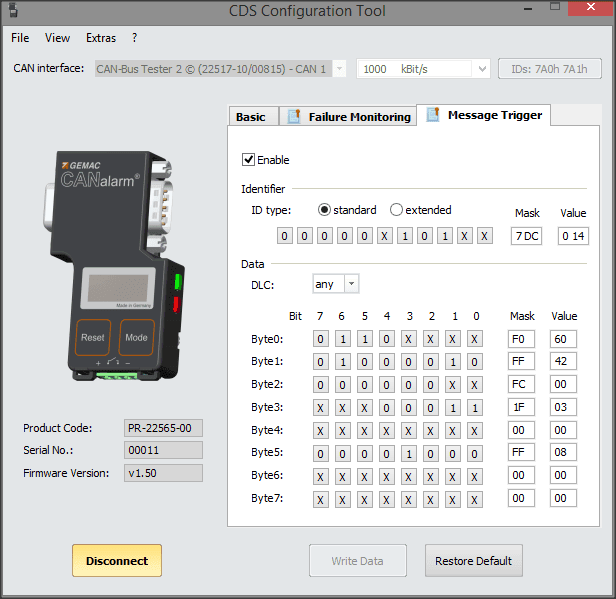

Der Nachrichtentrigger löst Alarm bei einer vordefinierten Nachricht aus. In der Maske lassen sich einzelne Bits relevant oder irrelevant schalten, das Verhalten wird dadurch genauestens vorgegeben. Diese Funktion eröffnet Ihnen viele Möglichkeiten, setzt aber eine gute Kenntnis der Telegramme auf Ihrem Bus voraus.
Technische Daten
| Elektrische Parameter | |
| Versorgungsspannung | + 9 … 32 VDC |
| Stromaufnahme | 16 mA @ 24 V |
| Mechanische Parameter | |
| Temperaturbereich | 0 °C bis 50 °C |
| Schutzgrad | IP20 |
| CAN-Eigenschaften | |
| Protokolle | CAN 2.0 A und B entsprechend ISO 11898 – 2 |
| Datenraten | 10k, 20k, 50k, 100k, 125k, 250k, 500k, 800k, 1 MBit/s automatische Erkennung unterstützte Sonderbaudraten: 33.3, 62.5, 83.3, 200, 400 kBit/s |
| Schnittstellen | CAN D‑Sub 9 PG potentialfreier Schaltkontakt (60 V/1,25 A AC/DC) |
