Gerät
Messfunktionen
Protokollanalyse
Gerät
Messfunktionen
| Physikalische Messungen | |

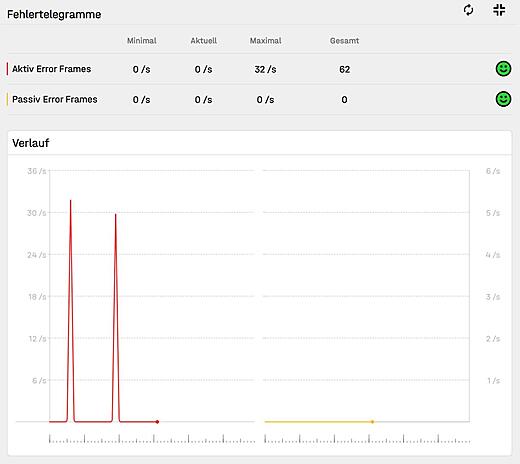

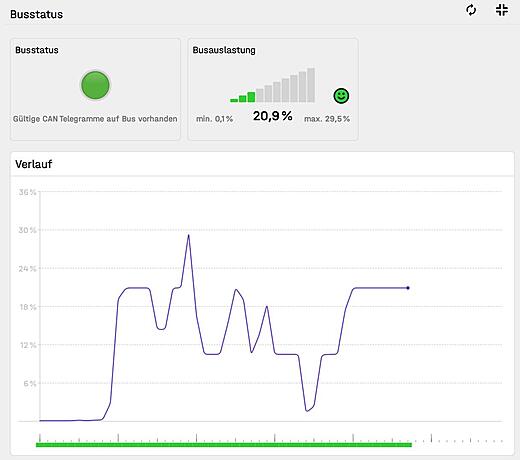

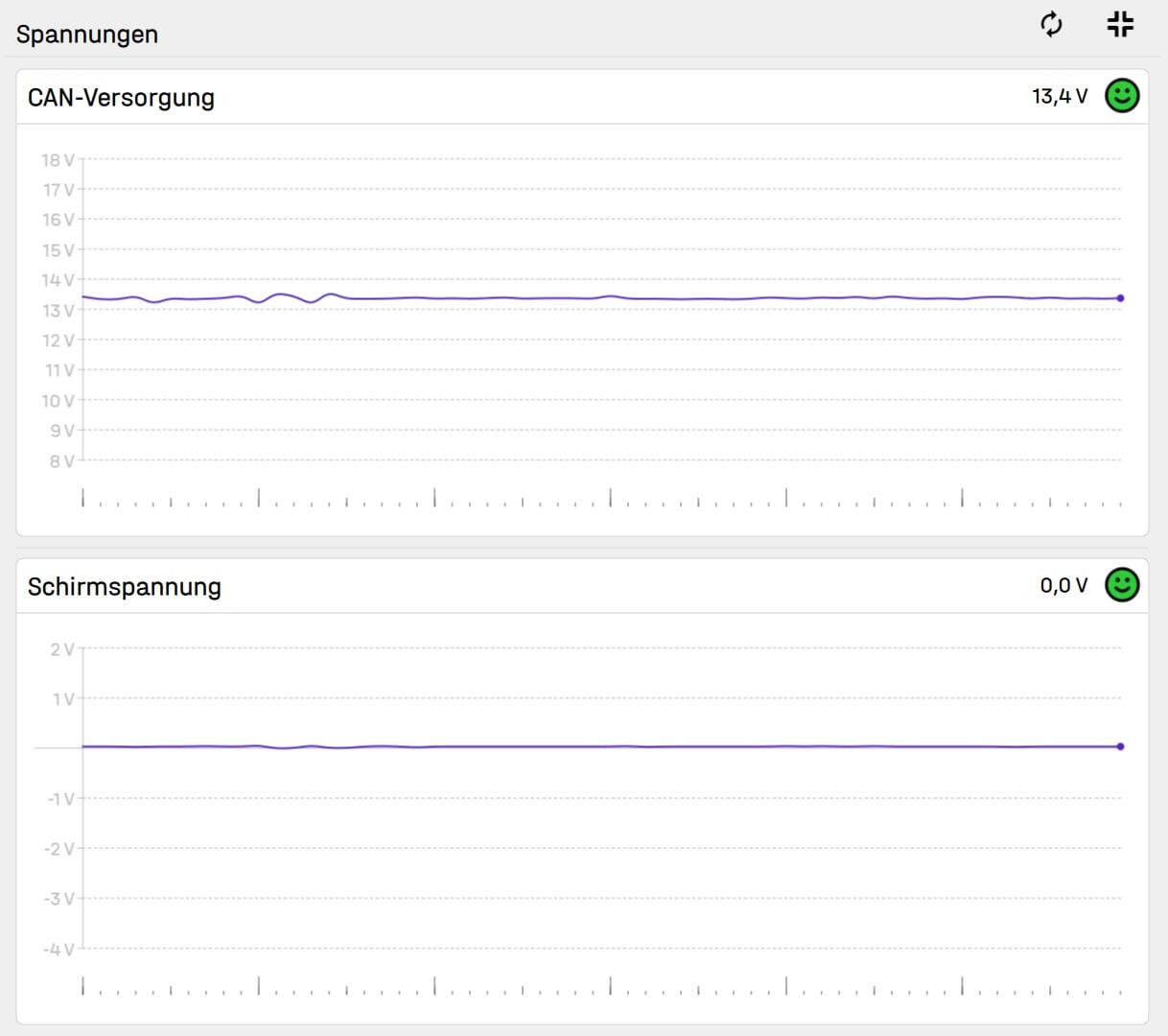

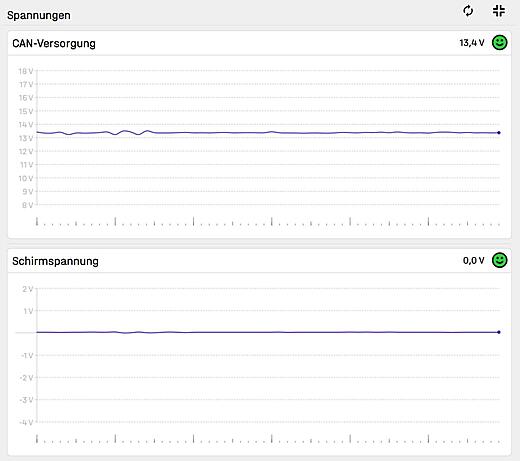

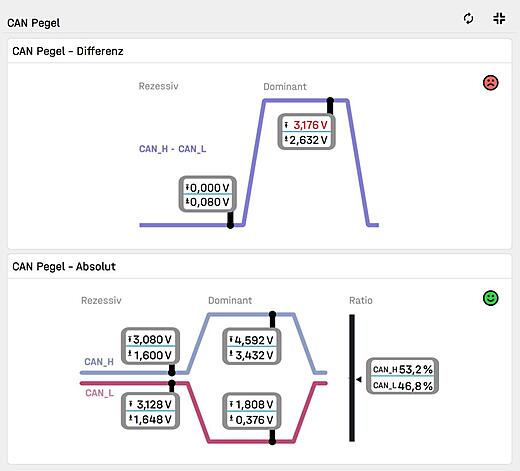

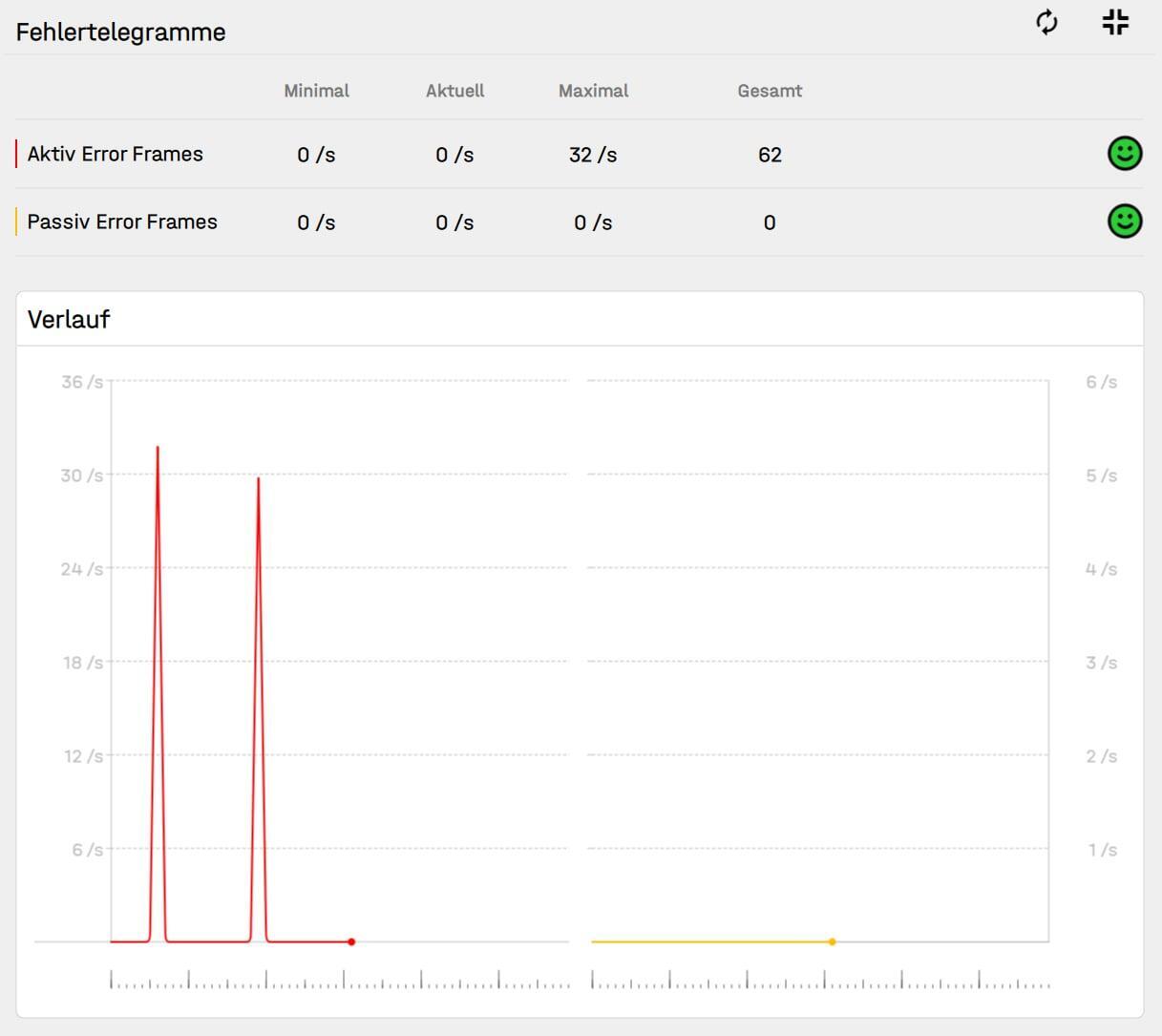

| Bus-Analyse | Überwacht Busstatus, Fehlertelegramme, Spannungen, Gleichtakt und CAN-Pegel in Echtzeit – für zuverlässige Netzwerkdiagnose. |

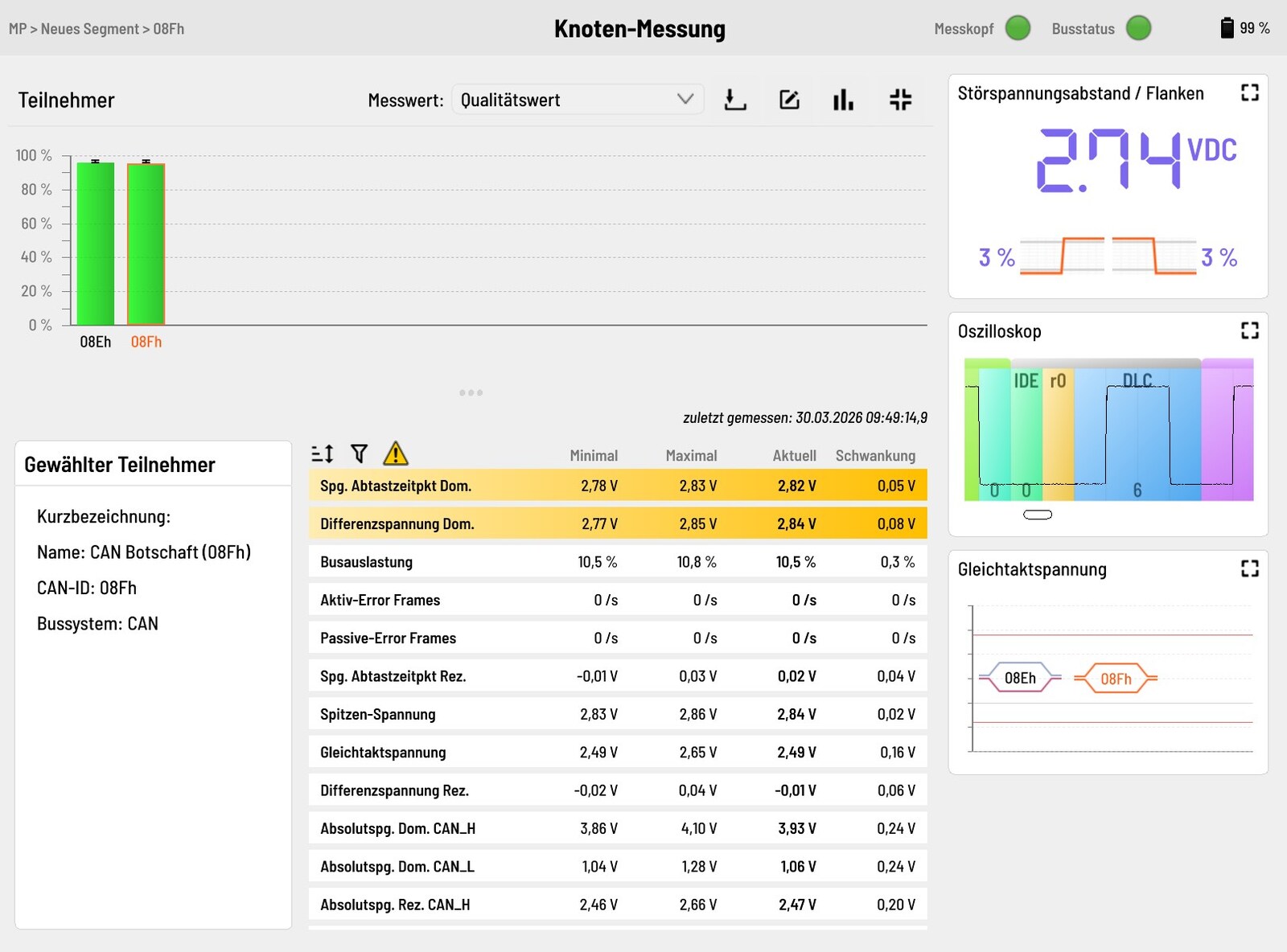

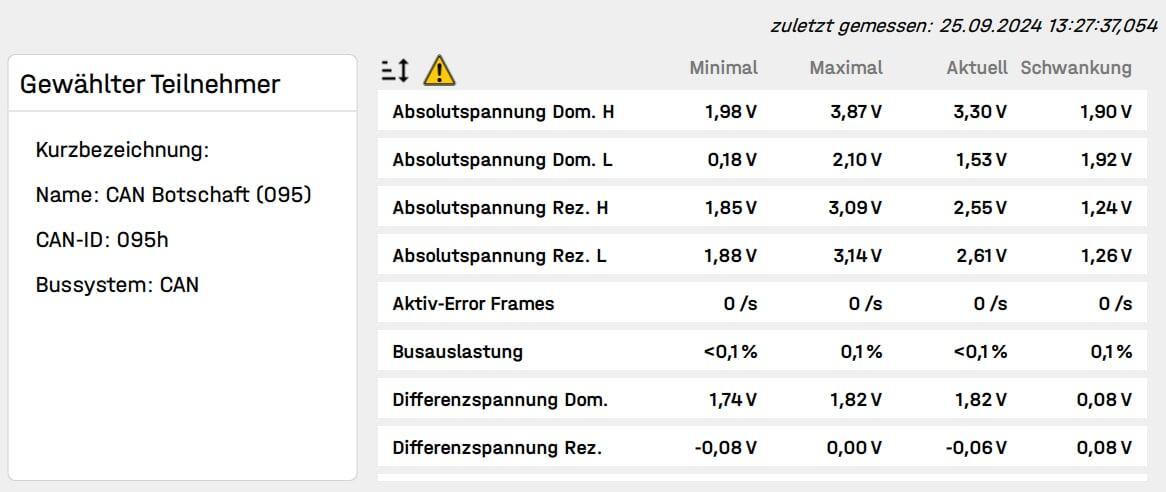

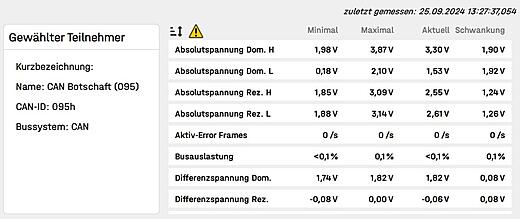

| Knoten-Details | Bis zu 30 Werte pro Teilnehmer (Classic/FD) – Buslast, Error-Frames, Spannungen, Setup/Hold-Zeiten, Signalqualität und Bitunsymmetrie. Grafische Oszilloskop-Ansicht mit Dekodierung für präzise Fehlersuche. |
| Logger | Zeitverlaufs-Aufzeichnung aller Messwerte – ideal für die detaillierte Störungsanalyse im Netzwerk. |
| Verdrahtung | Schneller 4-Schritte-Test zur sicheren Überprüfung der Bus-Verdrahtung – verhindert teure Anschlussfehler von vornherein. |
| Logische Messungen | |
| CAN TX/RX | Präzises Senden und Empfangen mit symbolischer Dekodierung auf CAN-ID-Ebene – für zuverlässige Kommunikationstests. |
| CANopen RX | Empfangen und detaillierte Dekodierung aller CANopen-Nachrichten – nahtloser Einblick in Protokoll-Daten. |
| SAE J1939 RX | Vollständige Analyse von SAE J1939 (inkl. ISOBUS und NMEA2000) – dekodiert komplexe Fahrzeugnetzwerke. |
| Protokollanalyse | Sichert reibungslosen Datenverkehr durch tiefe Dekodierung von CANopen und SAE J1939 mit umfassenden Signal-Statistiken – siehe nächster Reiter. |
Protokollanalyse
Der Tester wird mit allen Lizenzen für 36 Monate geliefert; danach können gewünschte Lizenzen verlängert werden.
6.400,00€
Gerätephilosopie
Bewertungssystem
Lizenzmodell
Anwendungsbereiche
Gerätephilosopie
Gerätephilosophie des CAN-Bus Tester GT3

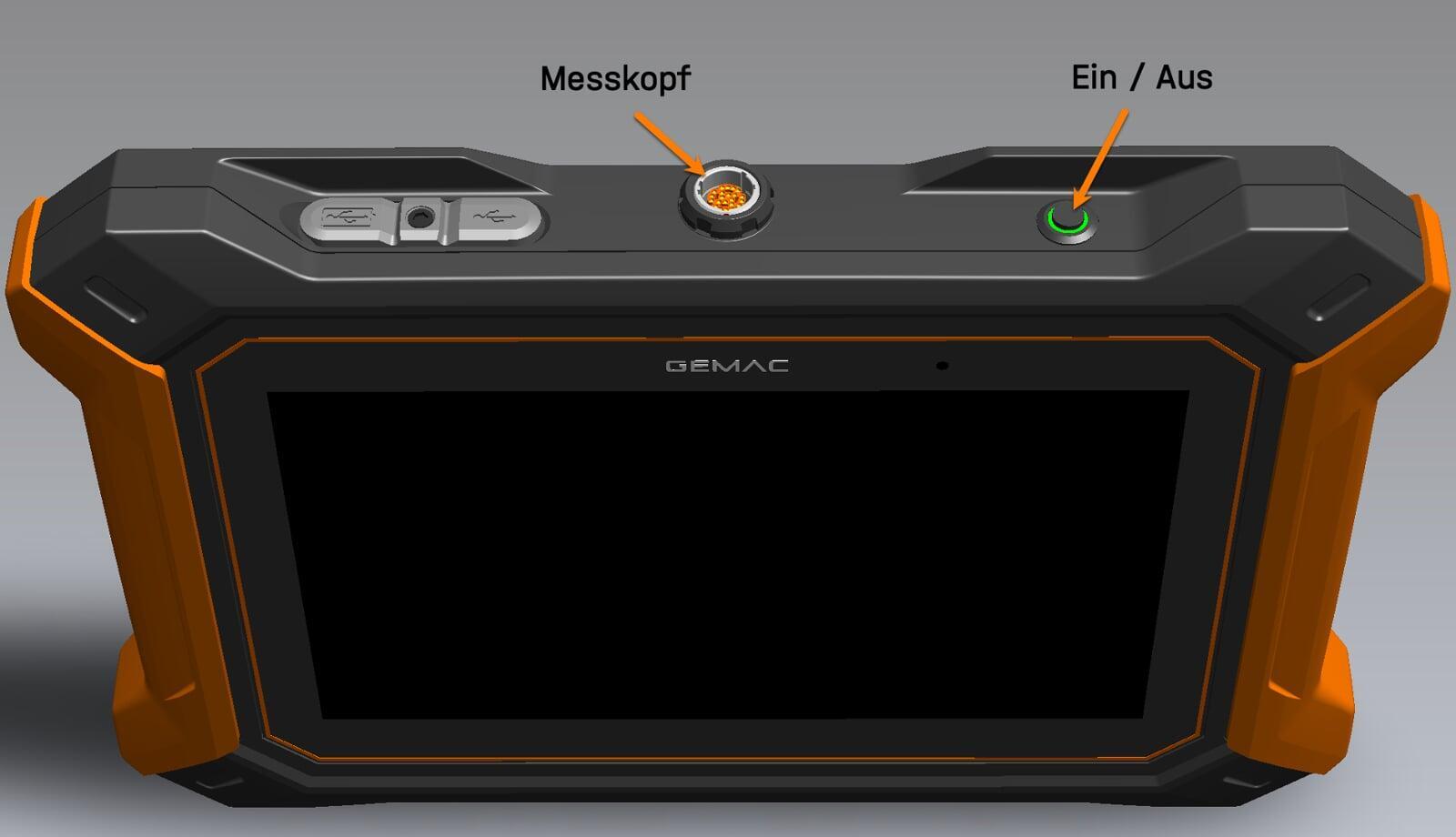

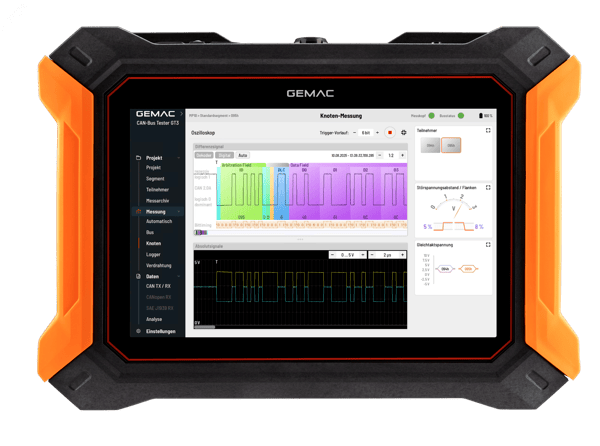

Der CAN-Bus Tester GT3 verkörpert eine konsequente Weiterentwicklung bewährter Prinzipien früherer GEMAC-Modelle wie CAN-Bus Tester 2 und CANtouch, kombiniert mit bahnbrechenden Innovationen für die Anforderungen moderner CAN- und CAN-FD-Systeme. Während Vorgängergeräte sich auf robuste physikalische Busanalysen konzentrierten, hebt der GT3 diese Philosophie auf ein neues Level: Ein batteriebetriebenes Tablet-Diagnosegerät mit abgesetztem Messkopf ermöglicht präzise Messungen ohne störende Stichleitungen – ideal für raue Feldeinsätze und präzise Entwicklungsarbeiten in CAN Classic und CAN-FD.
Evolution aus bewährten Vorgängern

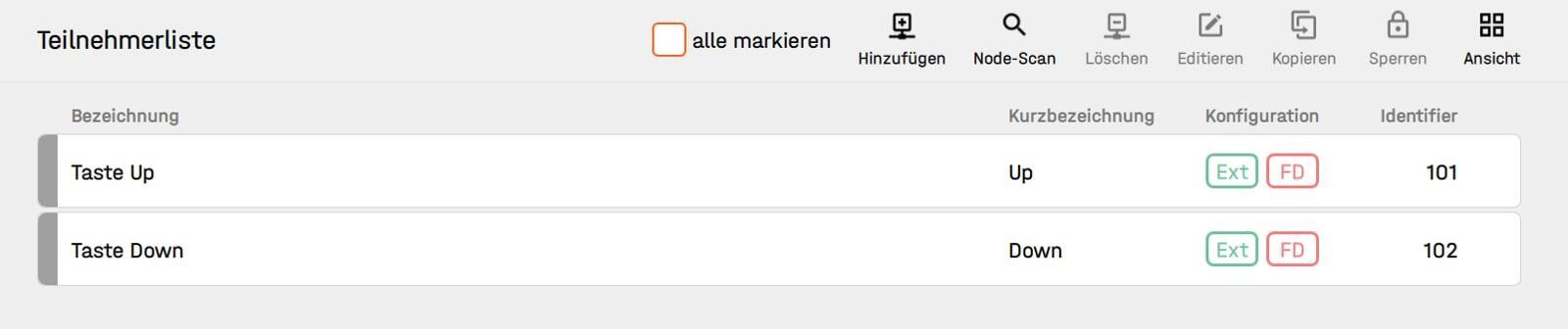

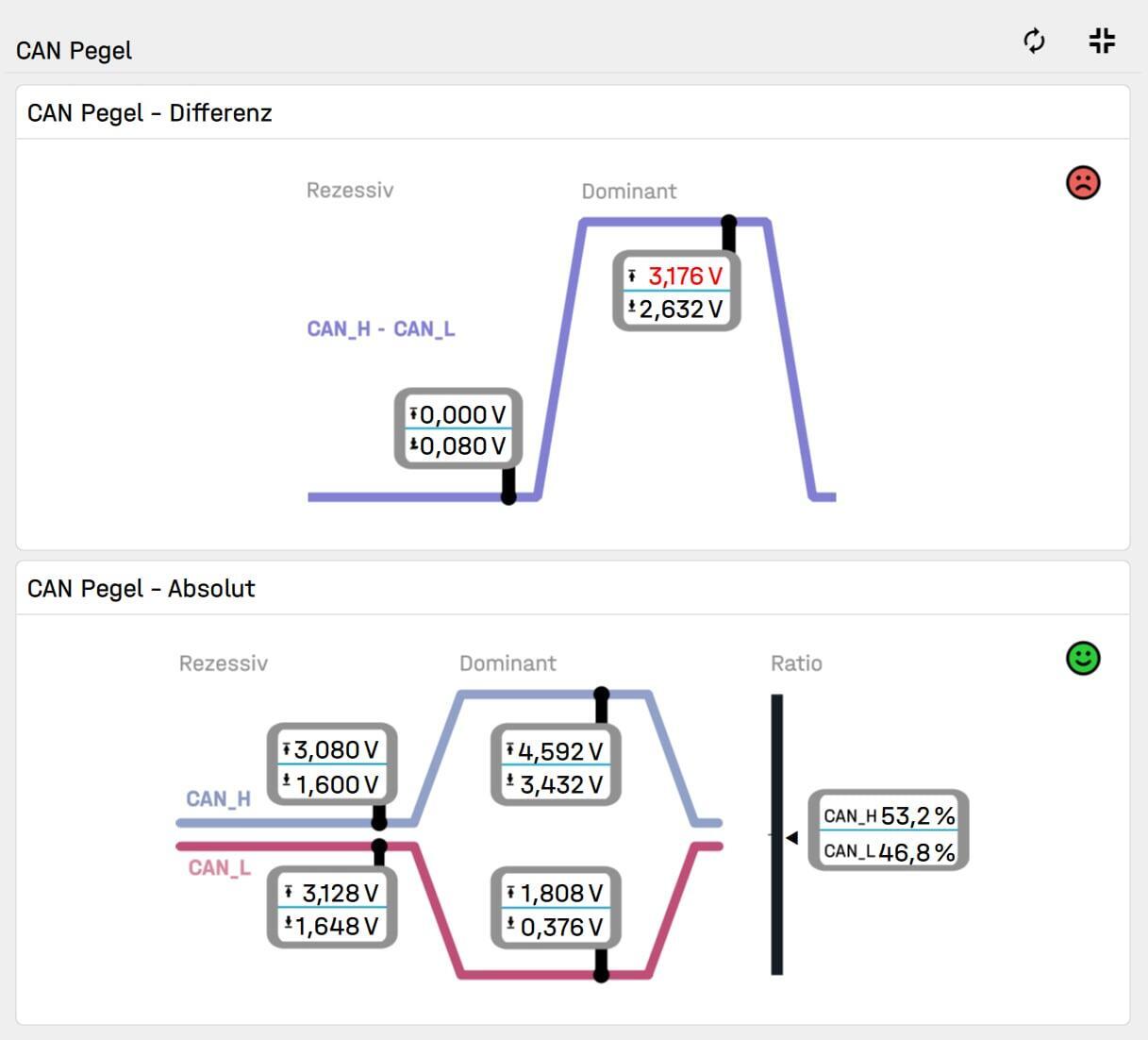

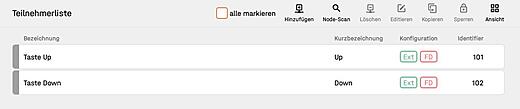

Die Gerätephilosophie knüpft nahtlos an die geschätzen Features der Vorgänger an, die durch intuitive Bedienung und zuverlässige Signalanalyse überzeugten. Bekannte Elemente wie Oszilloskop-Ansichten mit farblicher Dekodierung des Differenzsignals und klassische Pegelmessungen (CANH/CANL) sorgen für einen reibungslosen Umstieg bestehender Nutzer. Ergänzt wird dies durch erweiterte Projektverwaltung mit Segmenten, dynamischen Teilnehmerlisten und Archivierung, die Zeitersparnisse bei Inbetriebnahme, Wartung und Fehlersuche garantieren.
Pionierhafte Neuentwicklungen

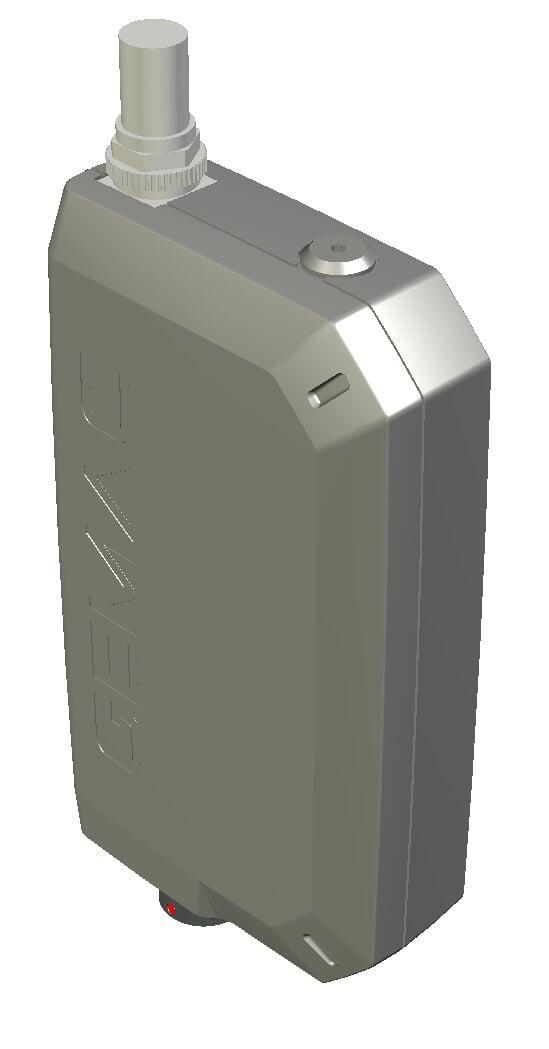

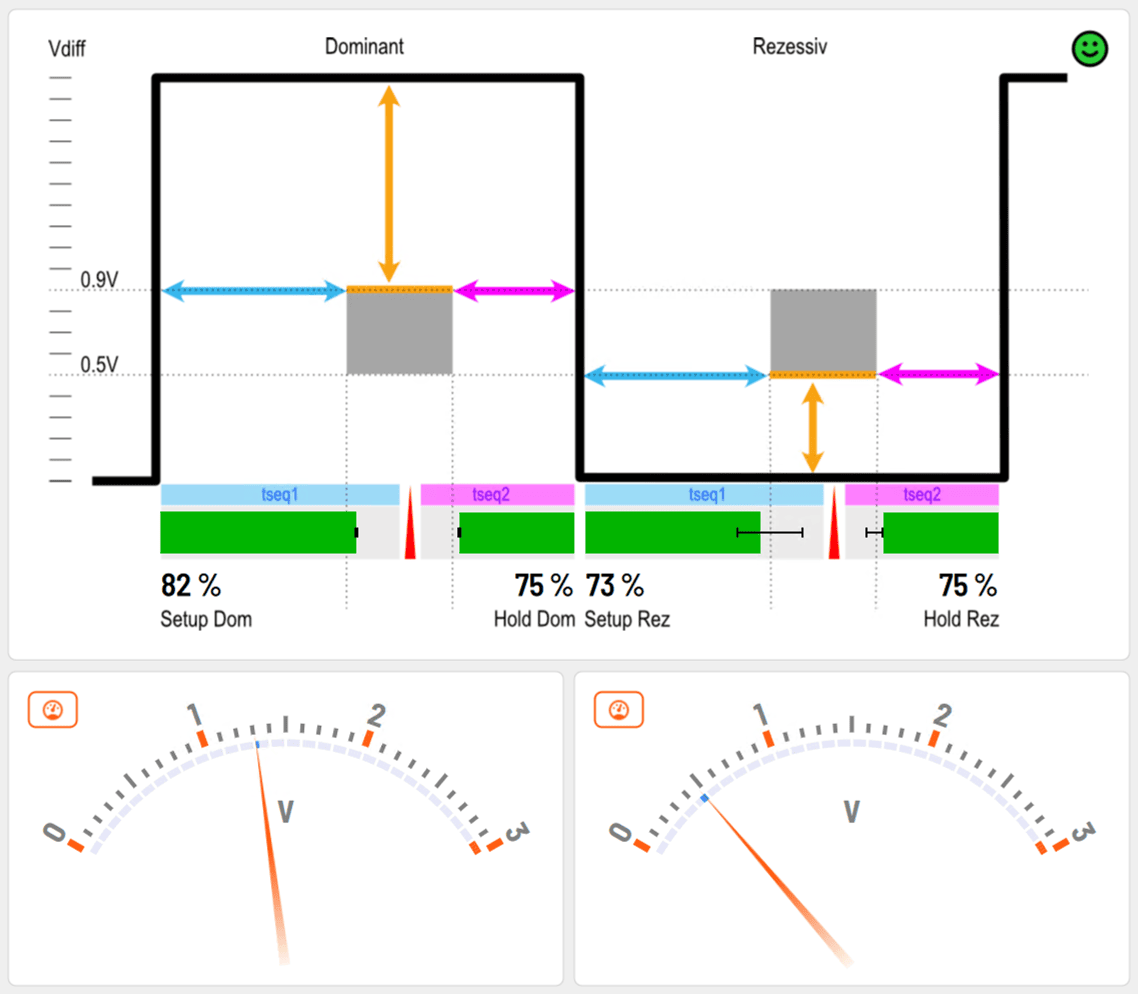

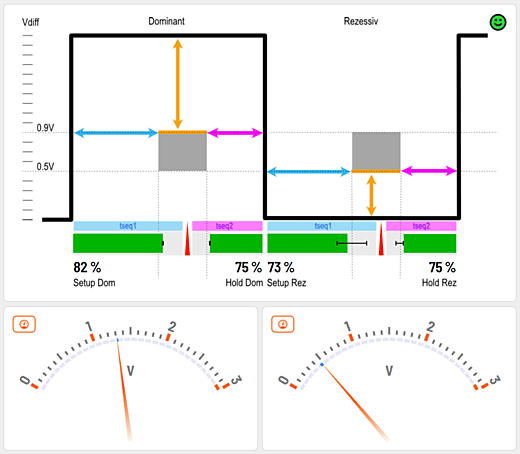

Als komplette Hard- und Software-Neukonstruktion adressiert der CBT GT3 die physikalischen Herausforderungen höherer CAN-FD-Baudraten bis 5 MBit/s mit neuen Messwerten wie Signalqualität FD, Setup-/Hold-Zeit und Störspannungsabstand in Dominant- und Rezessiv-Phase. Der robuste Messkopf mit M12-Anschluss und externer Masseoption minimiert Störeinflüsse, während erweiterte logische Analysen (CANopen, SAE J1939, Protokollmonitor) einen ganzheitlichen Blick auf physikalische, logische und funktionale Ebenen ermöglichen. Mit bis zu 8 Stunden Nutzungszeit, IP20-Schutz und PC-Software-Kompatibilität setzt der GT3 neue Maßstäbe für mobile und stationäre CAN-Diagnostik.
Entdecken Sie mit dem CAN-Bus Tester GT3, wie Tradition und Innovation Ihre Bus-Systeme zukunftssicher machen.
Bewertungssystem
Intelligentes Bewertungssystem des CAN-Bus Tester GT3
Das Bewertungssystem des CAN-Bus Tester GT3 transformiert rohe Messdaten in sofort verständliche Ampel-Farben und Smileys, die physikalische und logische Busqualität klar bewerten – grün für optimal, gelb für Warnung, rot für kritisch. Automatische Vergleiche gegen konfigurierbare Grenzwerte ermöglichen präzise Diagnosen in Sekunden, ohne manuelle Auswertung.
Nahtlose Integration in Messabläufe
Jedes Segment verwendet individuelle Bewertungsgrenzen für Messwerte wie Busauslastung, Flankensteilheit, Gleichtaktspannung oder CAN-FD-spezifische Parameter wie Setup-/Hold-Zeit und Signalqualität FD. Deaktivierbare Bewertungen und anpassbare Schwellwerte lassen flexibles Arbeiten zu, während Voreinstellungen als verlässlicher Ausgangspunkt für neue Systeme dienen. Status-LEDs für Messkopf und Busstatus-Anzeigen liefern Echtzeit-Feedback direkt auf dem Tablet.
Vorteile für Profis
•Zeitersparnis: Automatische Ampel-Bewertung ersetzt stundenlange Analysen bei Inbetriebnahme und Fehlersuche.
•Genauigkeit: CAN-FD-optimierte Grenzen erfassen hohe Baudraten bis 5 MBit/s.
•Flexibilität: Dynamische Anpassung pro Segment und Teilnehmer für komplexe Topologien.
Mit diesem innovativen Bewertungssystem minimieren Sie Ausfälle und optimieren CAN-Systeme effizient – die smarte Wahl für zuverlässige Diagnostik.
Lizenzmodell
Lizenzmodell
Zur Produkteinführung verkauft die GEMAC den neuen Tester inklusive aller zum Kaufzeitpunkt verfügbaren Lizenzen, für die wir eine Mindestlaufzeit von drei Jahren nach dem Kauf garantieren.
Lieferumfang
Der Tester wird in einem stabilen Koffer mit vielen Adaptern und Zubehör geliefert. Weiteres Zubehör ist auf Anfrage erhältlich.
Anwendungsbereiche
Anwendungsbereiche
Der neue CAN-Bus Tester GT3 eignet sich für jeden, der mit CAN-basierten Netzwerken in Berührung kommt.
- Entwicklung und Weiterentwicklung von Maschinen, Steuerungen und Anlagen
- Qualitätssicherung
- Fehlersuche und Service,
- turnusmäßige Kontrolle
Durch die weite Verbreitung der CAN-Technologie in vielen Industriebereichen ist die Einsatzbandbreite enorm.
