GEMAC CAN-Bus Tester 2
Kontrollieren Sie den Aufbau Ihres Busses. Gehen Sie den Dingen auf den Grund. Überwachen und analysieren Sie den Datenverkehr.
Möglichkeiten
Bussysteme
Lizenzmodell
Anschlüsse
Zwei Geräte in Einem
Möglichkeiten
Möglichkeiten
Der CAN-Bus Tester 2 ist ein in vielen Industriezweigen zur Kontrolle der Busparameter eingesetztes Messgerät. Die Erfolgsstory beginnt bereits im Jahr 2002 mit dem ersten Modell. Die Hardware wurde im Modell mit der Versionsnummer 2 aufgewertet. Prüfen Sie den Aufbau Ihres Busses vor der Inbetriebnahme mit dem Verdrahtungstest, messen Sie im laufenden Betrieb die physikalischen Parameter und analysieren Sie die Datentelegramme der einzelnen Teilnehmer mit dem Protokollmonitor. Die Langzeitüberwachung macht sporadisch auftretende Fehler und schleichende Signalverschlechterung sichtbar.
Der Triggerausgang ermöglicht Ihnen Oszilloskopmessungen an nur einem Teilnehmer im Bus.

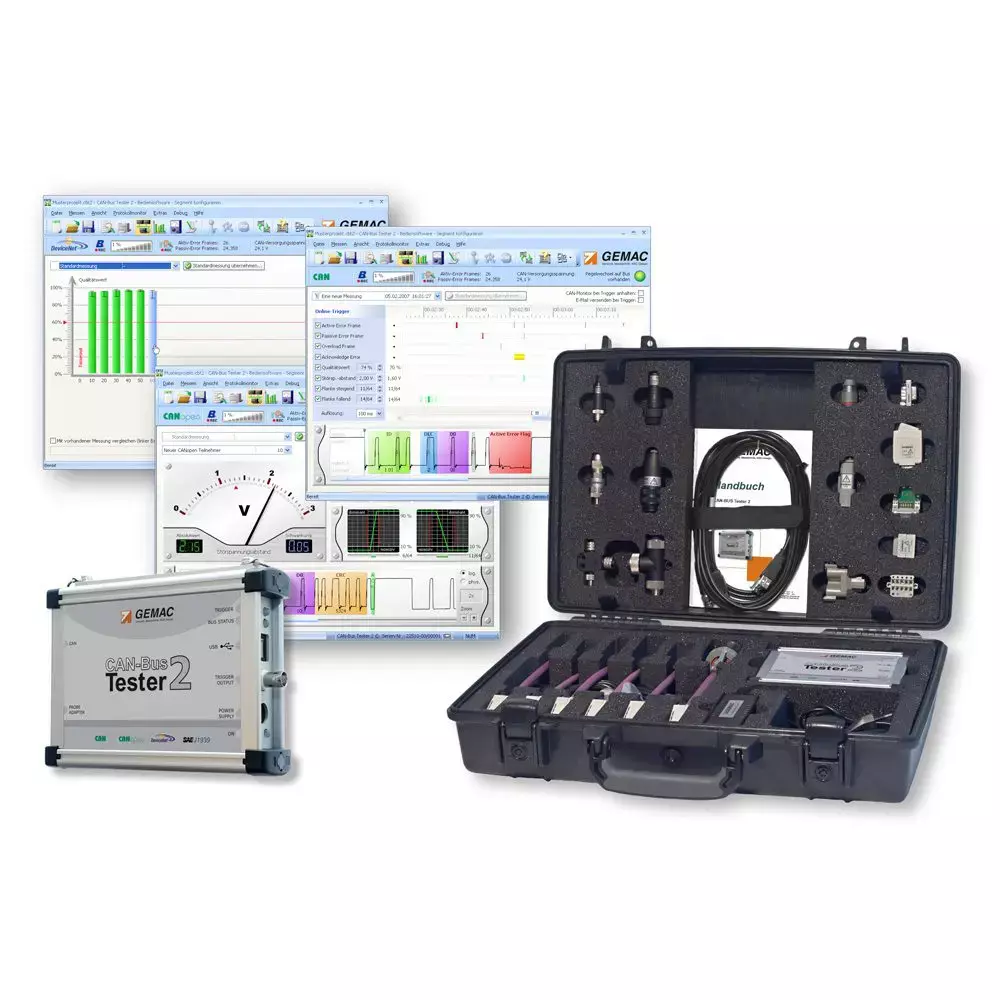

Der große Lieferumfang im Servicekoffer mit umfangreichem Adaptersatz ermöglicht den schnellen Einsatz in verschiedenen Umgebungen. Die Speicherung von Messungen und das einfache Ausdrucken eines Messprotokolls ergänzen die Software.
Prüfen Sie den Aufbau Ihres Busses vor der Inbetriebnahme mit dem Verdrahtungstest, messen Sie im laufenden Betrieb die physikalischen Parameter und analysieren Sie die Datentelegramme der einzelnen Teilnehmer mit dem Protokollmonitor. Die Langzeitüberwachung macht sporadisch auftretende Fehler und schleichende Signalverschlechterung sichtbar.
Der Triggerausgang ermöglicht Ihnen Oszilloskopmessungen an nur einem Teilnehmer im Bus.
Der große Lieferumfang im Servicekoffer mit umfangreichem Adaptersatz ermöglicht den schnellen Einsatz in verschiedenen Umgebungen. Die Speicherung von Messungen und das einfache Ausdrucken eines Messprotokolls ergänzen die Software.
Prüfen Sie den Aufbau Ihres Busses vor der Inbetriebnahme mit dem Verdrahtungstest, messen Sie im laufenden Betrieb die physikalischen Parameter und analysieren Sie die Datentelegramme der einzelnen Teilnehmer mit dem Protokollmonitor. Die Langzeitüberwachung macht sporadisch auftretende Fehler und schleichende Signalverschlechterung sichtbar.
Der Triggerausgang ermöglicht Ihnen Oszilloskopmessungen an nur einem Teilnehmer im Bus.
Der große Lieferumfang im Servicekoffer mit umfangreichem Adaptersatz ermöglicht den schnellen Einsatz in verschiedenen Umgebungen. Die Speicherung von Messungen und das einfache Ausdrucken eines Messprotokolls ergänzen die Software.
Bussysteme
Bussysteme
Das Messgerät arbeitet in den Netzwerken CAN, CANopen, DeviceNet und SAE J1939.
Der CBT2 kann auch für die Messung in anderen auf dem CAN-Standard basierenden Bussystemen eingesetzt werden. Zu nennen sind hier Isobus, NMEA 2000 und SafetyBus P, aber auch Energybus, CANaerospace und ARINC825. Zu den Nischen-Bussystemen gehören u.a. MilCAN und CANopen Lift.
Der CBT2 kann auch für die Messung in anderen auf dem CAN-Standard basierenden Bussystemen eingesetzt werden. Zu nennen sind hier Isobus, NMEA 2000 und SafetyBus P, aber auch Energybus, CANaerospace und ARINC825. Zu den Nischen-Bussystemen gehören u.a. MilCAN und CANopen Lift.
Lizenzmodell
Lizenzmodell
In der Basisausstattung ist der CAN-Bus Tester 2 für das Bussystem CAN freigeschaltet. Sie können in diesem System alle physikalischen Messungen durchführen. Zusätzliche Lizenzen können Sie für die Systeme CANopen, DeviceNet und SAE J1939 erwerben. Dadurch wird in diesen Bussystemen die Zuordnung der Telegramme zu den tatsächlichen Teilnehmern erleichtert. Der Protokollmonitor für die logische Busanalyse ist optional für die Systeme CAN (transmit/receive), CANopen (receive) und SAE J1939 (receive) verfügbar. Die Bediensoftware kann frei heruntergeladen und genutzt werden, die Freischaltung ist jeweils nur zum Messen mit dem CAN-Bus Tester 2 nötig. Die Software kann auf mehreren Computern installiert werden. Die Lizenzen werden auf dem Messgerät gespeichert, stehen somit an jedem Messplatz zur Verfügung.
Anschlüsse
Anschlüsse
Spannungsanschluss
mit 9-36V können Sie das Gerät versorgen. Nur für den Verdrahtungstest werden min. 24V benötigt.USB-Anschluss
Schließen Sie Ihren Windows-Computer oder Laptop hier an.
CAN und CAN-Probe-Anschluss
Zwei 9-polige D-Sub Buchsen stehen zur Konnektierung des Busses und als zusätzlicher Messanschluss zur Verfügung.
Triggerausgang
Für die weitergehende Vermessung mit einem Speicheroszilloskop können Sie den CAN-Bus Tester 2 als Triggersignal-Quelle benutzen.
Zwei Geräte in Einem
Zwei Geräte in Einem

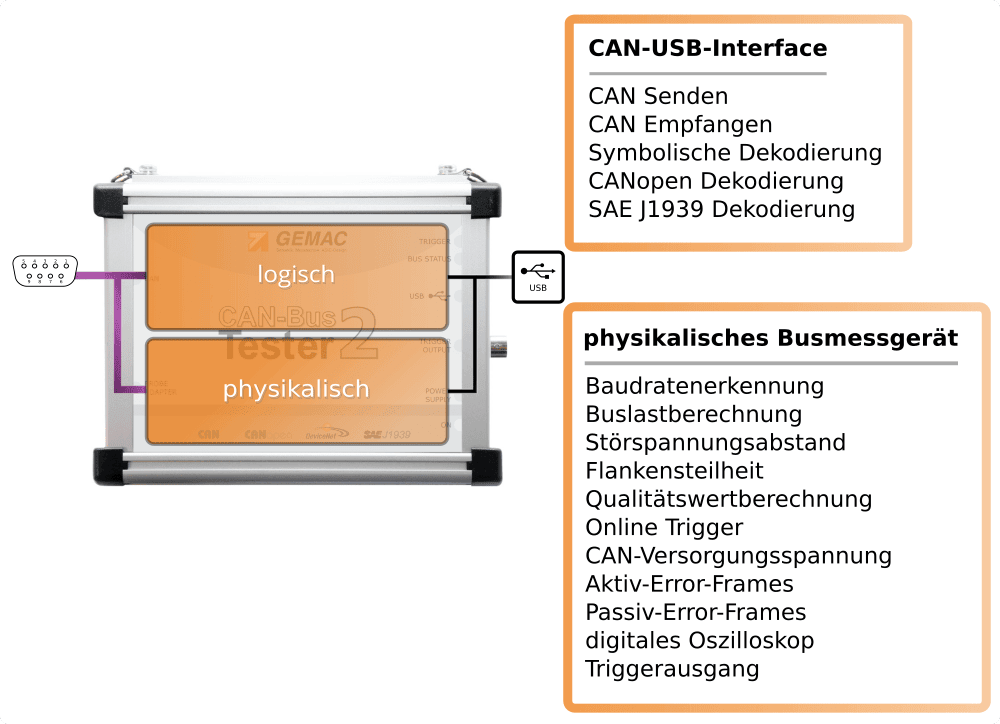

Der CAN-Bus Tester 2 ist prinzipiell ein 2-in-1 Gerät. Ein Teil ist für die umfangreichen Messungen auf der physikalischen Ebene zuständig. 64-fache Abtastung jedes einzelnen Bits macht eine detaillierte Bewertung möglich. Der andere Teil ist ein CAN-zu-USB-Interface für umfangreiche Protokollanalysen. Beide Geräteteile können unabhängig voneinander oder gleichzeitig und miteinander arbeiten. Es ist u.a. möglich, die Protokollanalyse automatisch zu stoppen wenn das physikalische Messgerät ein Problem festgestellt hat. So lässt sich der Datenverkehr, direkt vor einem Fehler nachträglich auswerten. Dabei muss man nicht durch lange Listen von Telegrammen suchen, das Ende der Liste ist der relevante Punkt.
Verdrahtungstest
Teilnehmermessung
Online Trigger
Protokollmonitor
Prüfprotokoll
Verdrahtungstest
Verdrahtungstest

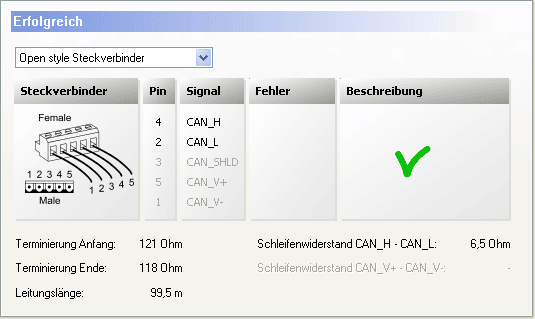

Mit dem Verdrahtungstest können Leitungskurzschlüsse, Leitungsunterbrechungen, die Busabschlusswiderstände, die Schleifenwiderstände der CAN-Leitung und der CAN-Stromversorgungsleitung sowie die Gesamtleitungslänge bestimmt werden. Führen Sie diese Messung zum Beginn einer Anlagenvermessung aus und legen Sie die Grundlage für eine schnelle Fehlererkennung. Verdrahtungstest bestanden Verdrahtungstest - Fehler detektiert
Teilnehmermessung
Teilnehmermessung

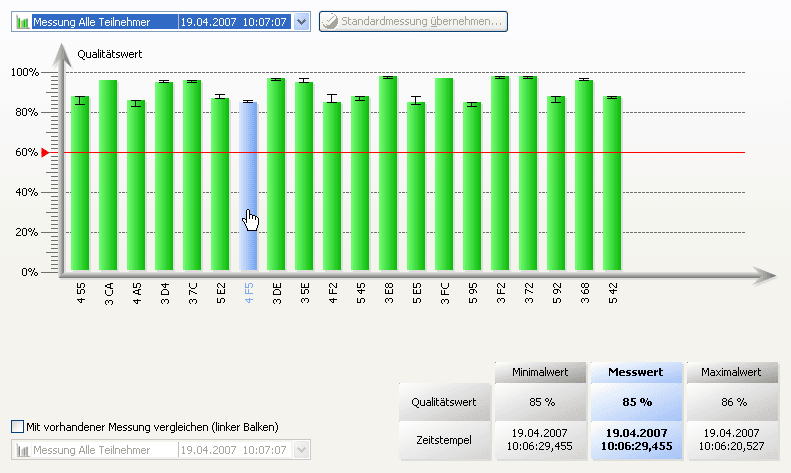

Schließen Sie den CAN-Bus Tester 2 an Ihrem Bus an. Sie sollten eine grüne LED-Anzeige auf Ihrem Bildschirm sehen, die Ihnen anzeigt, das Datenverkehr anliegt. Starten Sie zuerst den Baudraten-Scan, dann können Sie mit den Teilnehmer-Scan weiter machen. Alle Telegramme auf dem Bus werden nun empfangen und analysiert und die Teilnehmer nach Ihrer Kennung aufgelistet. Benennen Sie die Teilnehmer für eine leichtere Zuordnung wenn Sie möchten. Mit der Messung "Alle Teilnehmer" erhalten Sie eine Übersicht über die Qualitätswerte der Signale. Die Balkengrafik macht den Vergleich leicht. Sie erkennen bei Dauermessung außerdem Min/Max-Werte und können mit einer abgespeicherten Messung vergleichen. Die Messung "Ein Teilnehmer" zeigt Ihnen die genauen Einzelwerte eines Busteilnehmers und liefert darüberhinaus ein physikalisches und ein logisch entschlüsseltes Oszillogramm. Qualitätswert, Flankensteilheit und Störspannungsabstand sind die drei angezeigten Messgrößen. Wird eine Dauermessung ausgeführt, sehen Sie außerdem Min/Max-Angaben des Qualitätswertes sowie die Schwankungen des Störspannungsabstandes.
Online Trigger
Online Trigger

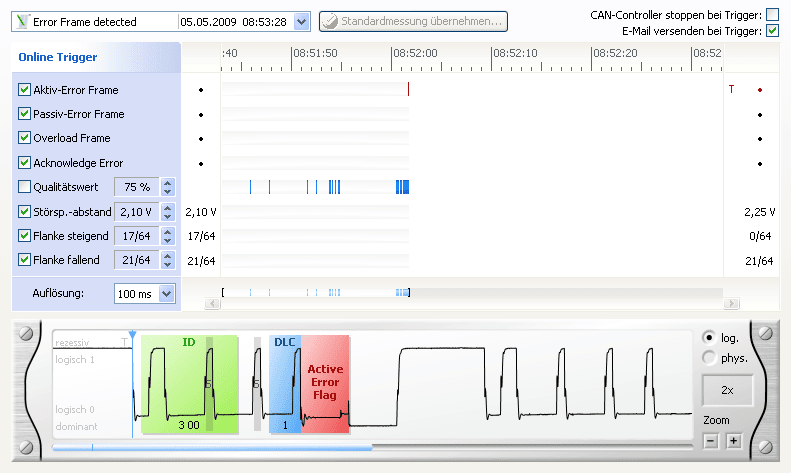

Bei dieser Messung wird kontinuierlich gemessen und mit den Voreinstellungen verglichen. Sollten Werte abweichen, wird der Fehler registriert. Bei Einzelmessung wird angehalten und das fehlerhafte Telegramm in der Oszilloskopansicht dargestellt. Bei Dauermessung wird der Fehler durch einen Strich im Zeit-Diagramm gekennzeichnet, dann sehen Sie, wann Ihr Minimalwert unterschritten wurde bzw. ein Errorframe auftrat.
Die überwachten Werte sind Aktiv-Error / Passiv-Error Frames, Overload Frame, Acknowledge Error, allgemeiner Qualitätswert (0 … 100 %), Störspannungsabstand (minimale, störfreie Differenzspannung), Flankensteilheit (schlechteste steigende und fallende Flanke des Telegramms). Zusätzlich zu den logischen und physikalischen Messungen ermittelt der CAN-Bus Tester 2 kontinuierlich Busauslastung, den Busstatus und die optionale CAN-Versorgungsspannung. Die Software kann so eingestellt werden, dass ein gleichzeitig laufender Empfang im Protokollmonitor bei einem Fehler automatisch gestoppt wird. Die Auswertung des Datenverkehrs vor dem Auftreten des Fehlers wird dadurch deutlich vereinfacht.
Protokollmonitor
Protokollmonitor

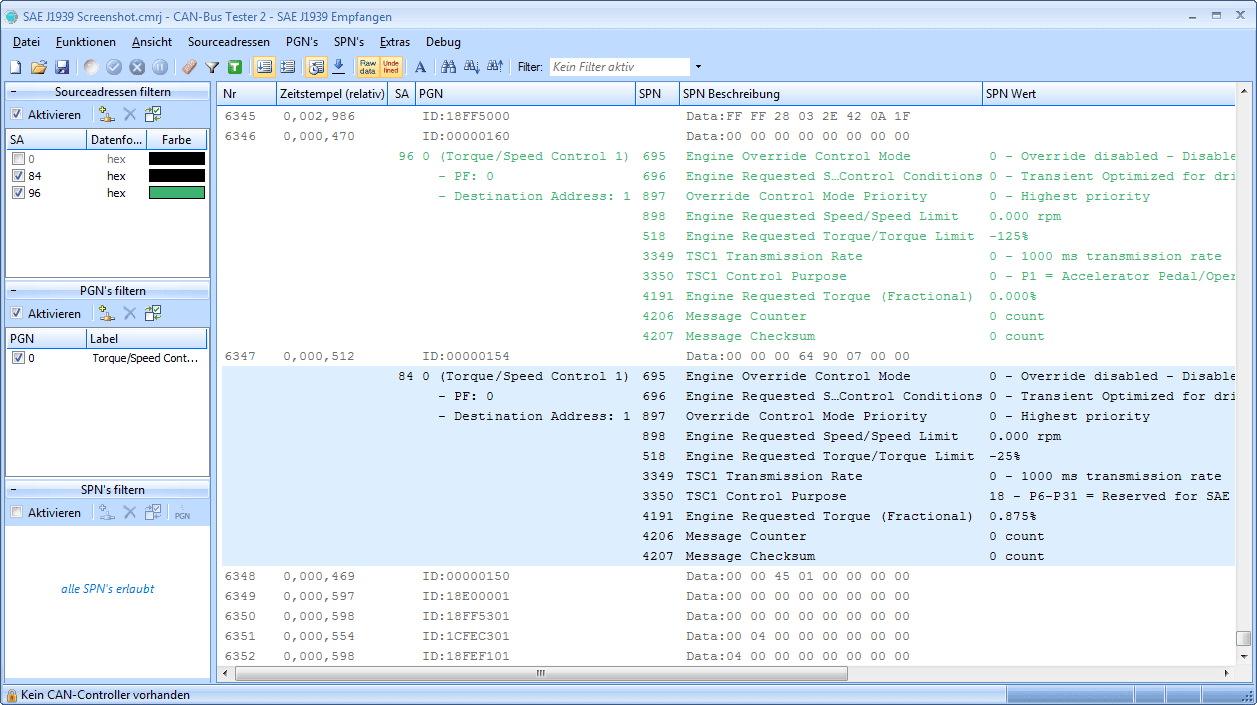

In der CAN-Bus Tester 2 - Bediensoftware sind viele Funktionen des CANvision Protokollmonitors enthalten. Er ist bequem über den Kauf von Lizenzen freischaltbar. Informieren Sie sich über den Funktionsumfang von CANvision hier. Entscheidender Unterschied ist die Netzwerkfähigkeit, die bringt nur eine Vollversion von CANvision.
Prüfprotokoll
Prüfprotokoll
Die Software ermöglicht das Abspeichern und Vergleichen von Messwerten. Nicht zuletzt kann auch ein Prüfprotokoll erstellt werden, sodass lästiges Abschreiben entfällt. Freie Textfelder erlauben, Probleme näher zu erläutern. Diese Funktion ist auch sehr gut für die Abnahme von Anlagen zum Beispiel nach einer Wartung geeignet. Die Software ermöglicht den Import von Messdaten aus dem mobilen CANtouch, welche dann ebenfalls als Grundlage für ein Protokoll verwendet werden können.
Erweitert die physikalische Messung des CAN-Bus Tester 2 um die Sortierung nach CANopen Node-ID. (vom Umtausch ausgeschlossen)
Wenn Sie eine Lizenz für einen bereits vorhandenen Tester nachbestellen möchten, geben Sie bitte die Seriennummer Ihres Geräts beim Checkout an.
800,00€
Erweitert die physikalische Messung des CAN-Bus Tester 2 um die Sortierung nach DeviceNet Mac-ID. (vom Umtausch ausgeschlossen)
Wenn Sie eine Lizenz für einen bereits vorhandenen Tester nachbestellen möchten, geben Sie bitte die Seriennummer Ihres Geräts beim Checkout an.
950,00€
Bussystem Lizenz für SAE J1939, ISOBUS und NMEA2000
Wenn Sie eine Lizenz für einen bereits vorhandenen Tester nachbestellen möchten, geben Sie bitte die Seriennummer Ihres Geräts beim Checkout an.
500,00€
(vom Umtausch ausgeschlossen)
Wenn Sie eine Lizenz für einen bereits vorhandenen Tester nachbestellen möchten, geben Sie bitte die Seriennummer Ihres Geräts beim Checkout an.
500,00€
(vom Umtausch ausgeschlossen)
Wenn Sie eine Lizenz für einen bereits vorhandenen Tester nachbestellen möchten, geben Sie bitte die Seriennummer Ihres Geräts beim Checkout an.
400,00€
Protokollmonitor Lizenz für SAE J1939, ISOBUS und NMEA2000
Wenn Sie eine Lizenz für einen bereits vorhandenen Tester nachbestellen möchten, geben Sie bitte die Seriennummer Ihres Geräts beim Checkout an.
400,00€
Technische Daten
| Allgemeine Parameter und Funktionsübersicht | |
| Bussysteme | CAN (ISO11898-2), CANopen (CiA301), DeviceNet (EN 50325-2), SAE J1939 |
| Bitabtastung | 64-fach, 10240 Abtastpunkte |
| Bittiming | BTL-Zyklen (tq), Abtastzeitpunkt und Synchronisationssprungweite (SJW) einstellbar |
| Unterstützte Baudraten | entsprechend Bussystem: 10; 20; 50; 100; 125; 250; 500; 800; 1000 kBit/szusätzlich benutzerdefiniert: 5; 33,3; 62,5; 75; 83,3; 200 kBit/sautomatische Erkennung durch Baudraten-Scan |
| Teilnehmerliste | automatische Erkennung durch Teilnehmer-ScanBezeichnung, CAN-ID, ID-Typ, Node-ID, MAC-ID, Sourceadresse, auch manuell eingebbar |
| Messungenliste | Möglichkeit zur Messung an verschiedenen Messorten und zu verschiedene ZeitenSortierung nach Messtyp, Messort und Messzeit |
| Qualitätswert | Wert der Signalgüte (0 ...100 %)Minimalwert- und MaximalwertspeicherungZeitstempel |
| Störspannungsabstand und Flanken | Störspannungsabstand (typ.- 0,75 ... 3 V, Auflösung 50 mV)Flankensteilheit (fallend und steigend, in 1/64tel der Bitbreite)Minimalwert- und Maximalwertspeicherung |
| Oszilloskopanzeige | Trigger auf Telegramme mit bestimmter ID, Triggerposition einstellbarTelegrammanalyse und vollständige TelegrammaufzeichnungDekodierung je nach Protokoll (CAN, CANopen, DeviceNet, SAE J1939)Zoom (sechs Stufen) |
| Online Trigger | Echtzeitüberwachung des Busses auf logische und physikalische FehlerAuflösung einstellbar (10 ms ... 1 min)Oszilloskopanzeige und E-Mail versenden bei Trigger |
| Automatische Bewertung | Grenzwerteinstellung und Bewertung der Messwerte entsprechend:• kritischem Qualitätswert• kritischem Störspannungsabstand• kritischer Flanke (steigend und fallend) |
| Busstatus | Busverkehrerkennung (Anzeige: dominant, rezessiv, undefiniert, Busverkehr) |
| Busauslastung | ständige Anzeige der Busauslastung (0 ... 100 %)Minimal- und Maximalwertspeicherung |
| Fehltelegramme | ständige Anzeige der detektierten TelegrammfehlerUnterscheidung in Aktiv- und Passiv-Error Frames (0 ... >50.000) |
| Protokollmonitor | CAN: Empfang von CAN-Telegrammen inkl. Filterung,Senden von CAN-Telegrammen, Sequenzen (Nachrichtenliste)CANopen: Interpretation aller CAN-Telegramme nach CANopen-Spezifikationals SDOs, PDOs, NMT-, Heartbeat-, Emergency-, Sync- und Time stamp(CiA301, CiA302, CiA305, CiA401, CiA402, CiA404, CiA406, CiA408,CiA410, erweiterbar)SAE J1939 ... |
| Prüfprotokoll | umfangreiches, konfigurierbares Mess- und Prüfprotokoll auf DIN A4:• Briefbogen mit Prüfer- und Kundendaten• tabellarische Messdatendarstellung• grafische Messdatendarstellung |
| Exportfunktion | Messdaten als konfigurierbare CSV-Dateigrafische Messdatendarstellung als konfigurierbare Bitmap (.bmp,.jpg,.png) |
| Firmware und FPGA Konfiguration | updatefähig über USB |
| Elektrische Parameter | |
| Stromversorgung | über mitgeliefertes Weitbereichsnetzteil (9 ... 36 V Gleichspannung) |
| Stromaufnahme | 0,55 ... 0,15 A |
| Messung der Differenzspannung | typ. -0,75 V ... 3,00 V |
| Messung der Schleifenwiderstände | typ. 0 Ω ... 800 Ω |
| Messung der Leitungslänge | typ. 0 m ... 500 m• 0...100 m: Auflösung: 0,5 m, Genauigkeit: 3 % ± 1,5 m• 100...500 m: Auflösung: 1,0 m, Genauigkeit: 10 % ± 10 mbei einer Laufzeit von: 4,5 ns/m für CAN/CANopen/SAE J19394,3 ns/m für DeviceNet |
| Messung der CAN-Versorgungsspannung | 0 ... 36 V |
| Potentialunterschied zwischen den Anschlüssen CAN-Bus, USB, Oszilloskop | < 50 V DC (oder < 71 V AC) |
| Triggerausgang für Oszilloskop | BNC-Buchse, galvanisch getrennt, H-Impuls, ca. 2 Bit breit, Pegel ca. 5 V |
| Mechanische Parameter | |
| Anschluss Versorgungsspannung | Kleinspannungsbuchse |
| Anschluss CAN | 2 x 9-pol. D-Sub Stecker |
| Anschluss PC | Self-Powered Device nach USB Spezifikation 1.1, galvanisch getrennt |
| Triggerausgang für Oszilloskop | BNC-Buchse, galvanisch getrennt |
| Gehäuse | Aluminium-Plattengehäuse |
| Temperaturbereich | Betrieb: 5 °C ... 40 °C Lagerung: -20 °C ... 60 °C |
| Feuchtigkeit | Betrieb: 20 % ... 80 % (ohne Kondensation) Lagerung: 20 % ... 80 % (ohne Kondensation) |
| Gehäuseschutzart | IP20 nach EN 60529 |
| Abmessungen (Gerät / Koffer) | 170 mm x 134 mm x 40 mm / 504 mm x 354 mm x 119 mm Masse (Gerät / Koffer) ca. 600 g / ca. 5000 g |
Warnung:Der CBT2 ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen. In diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen und dafür aufzukommen. | |
